Connexion rapide pour appareils d`éclairage 3100

Tekox

Connexion rapide pour appareils d'éclairage 3100

Connexion rapide

Connecteurs sans vis pour les connexions à l'intérieur d'appareils d'éclairage et électriques.

CE
VDE
ENEC 10
LIBRE DE HALOGENOS
ROHS
Matières premières

- Corps: polyamide 6.6, couleur beige, V0 (selon UL94).
- Plot: acier.

Caractéristiques Constructives

- Tenue au fil incandescent 960º C suivant EN 60695-2-11.
- Caractéristiques techniques suivant EN 60998.
- Conforme au paragraphe 4.7 UNE-EN 60598-1. Luminaires. Exigences générales et essais.

Série 3100

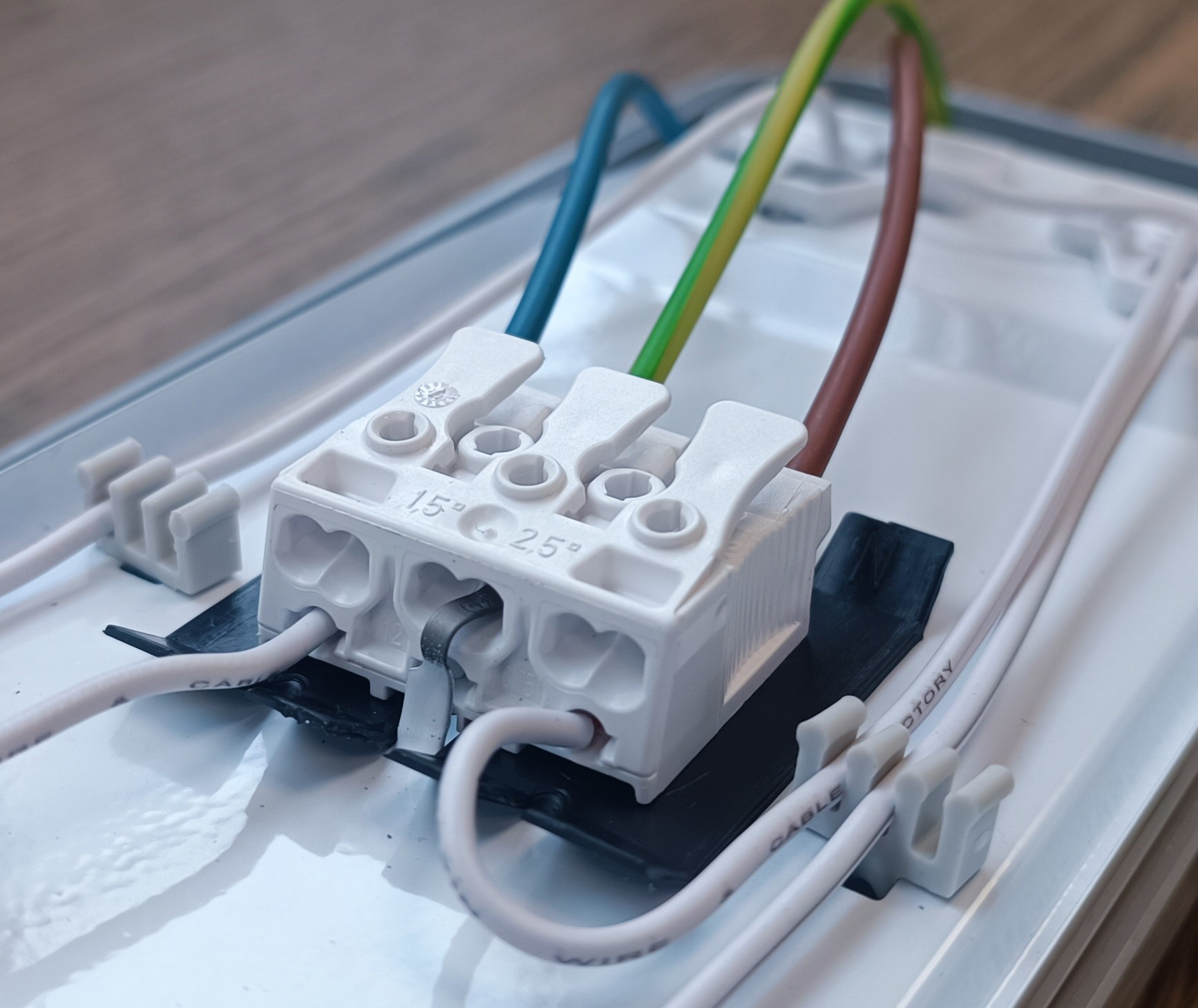

Pour faire des connexions rapides tant à l'interieur qu'à l'extérieure d'appareils d'éclairage et électriques.

Compatible avec des robots de câblage.

Marquage sur demande.

Types plus de 2 pôles: 3 modèles de mise à terre.

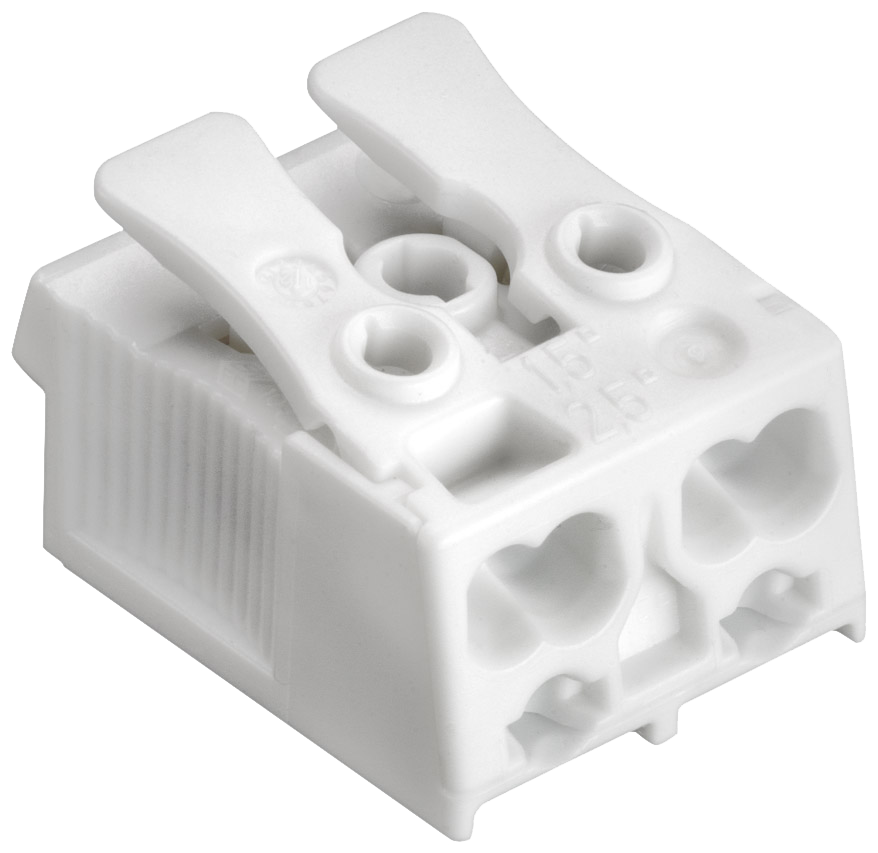

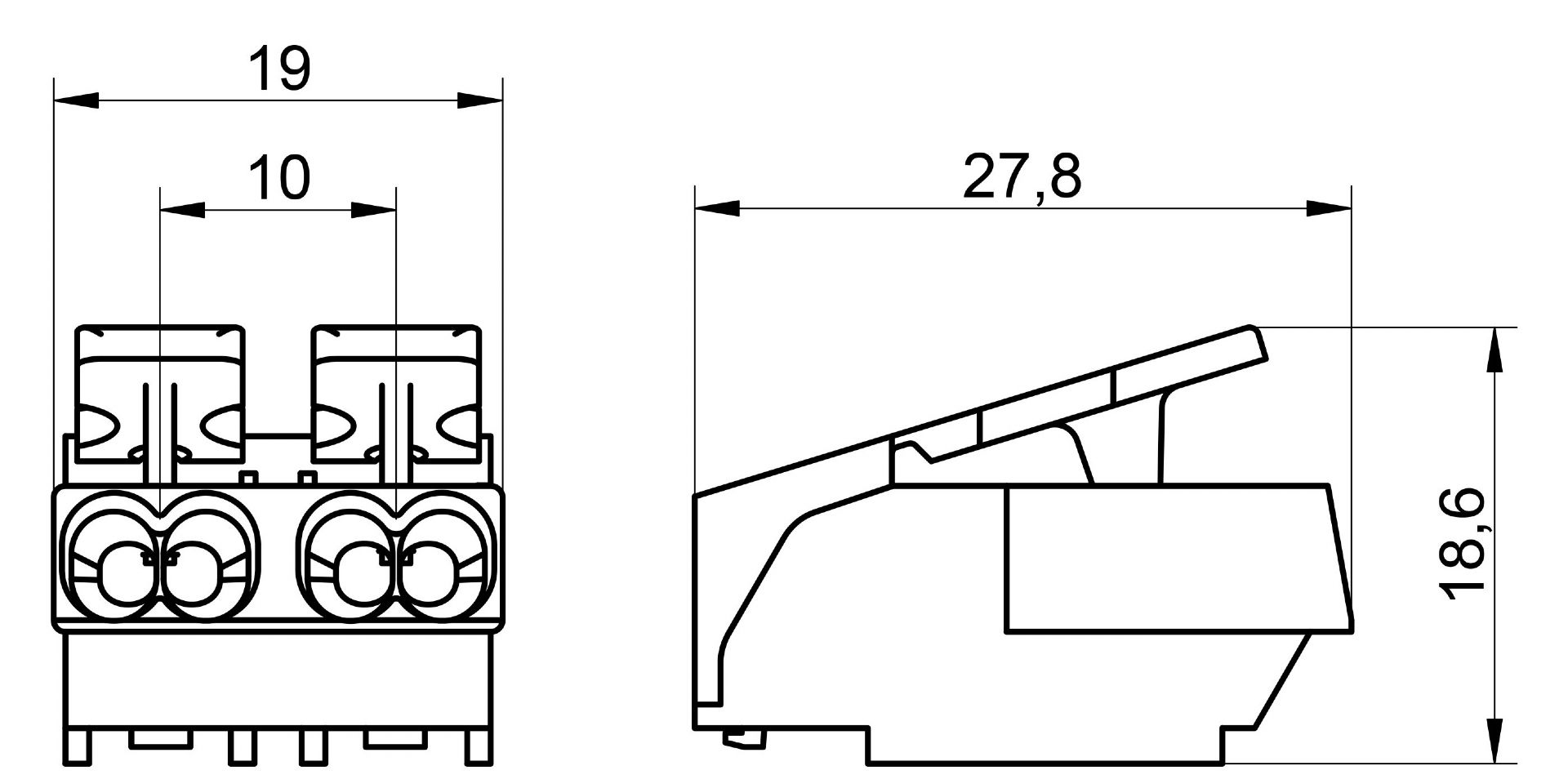

3102

Barrette de connexion rapide 2 pôles

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450V

Température: 110ºC

Constructives:

- Marquage standard: Côte installateur NL.

Intensité: 24 A

Pôles: 2

Pin: NO

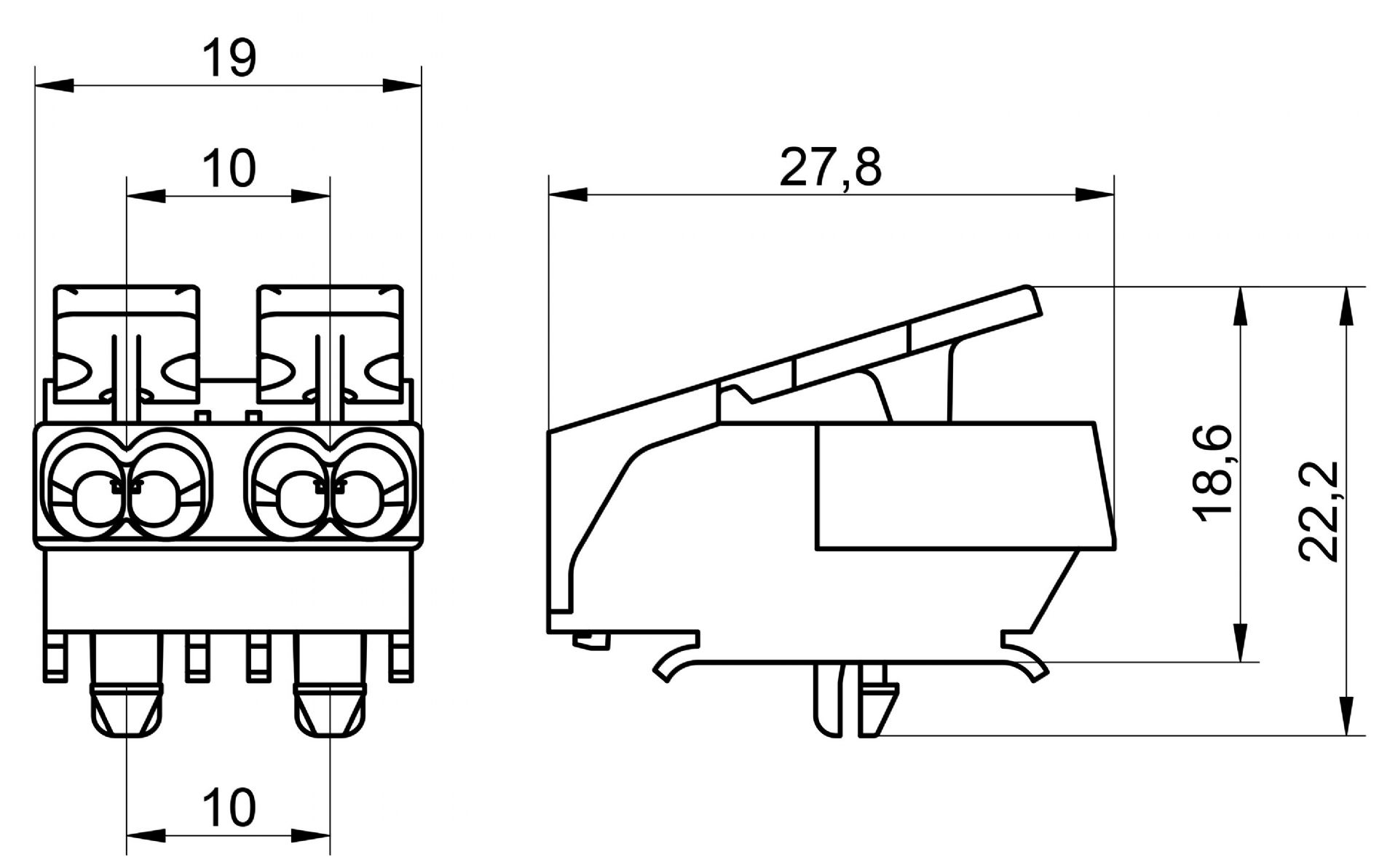

3102 A

Barrette de connexion rapide 2 pôles (avec des pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: NL.

Intensité: 24 A

Pôles: 2

Pin: SI

3103

Barrette de connexion rapide 2 pôles + terre

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L.

Intensité: 24 A

Pôles: 3

Pin: NO

3103 TA

Barrette de connexion rapide 2 pôles + terre (mise à la terre par pression)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L.
- Con terre par pression.

Intensité: 24 A

Pôles: 3

Terre: terre par pression

Pin: NO

3103 TI

Barrette de connexion rapide 2 pôles + terre (mise à la terre interne)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L.

Intensité: 24 A

Pôles: 3

Terre: terre interne

Pin: NO

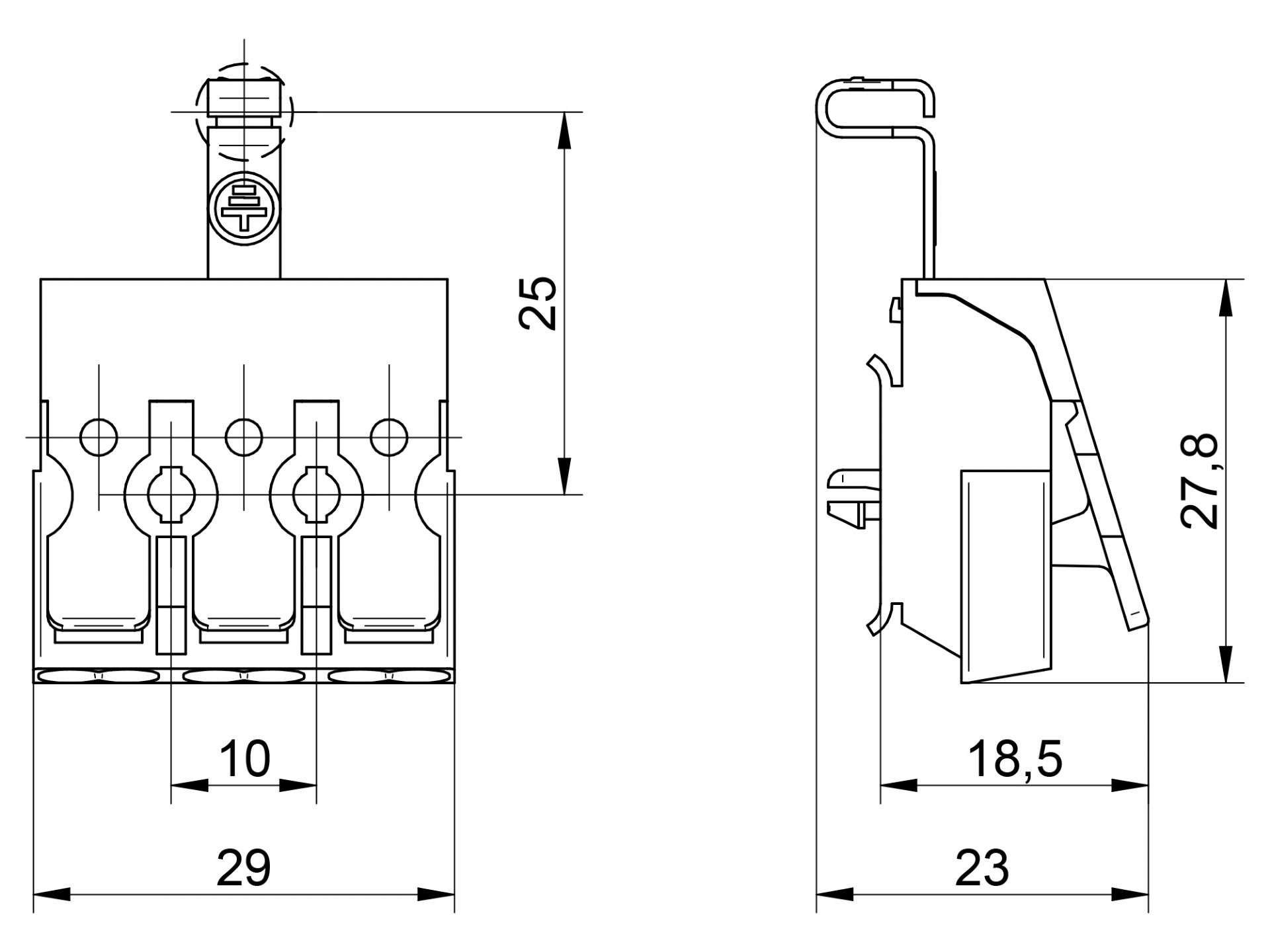

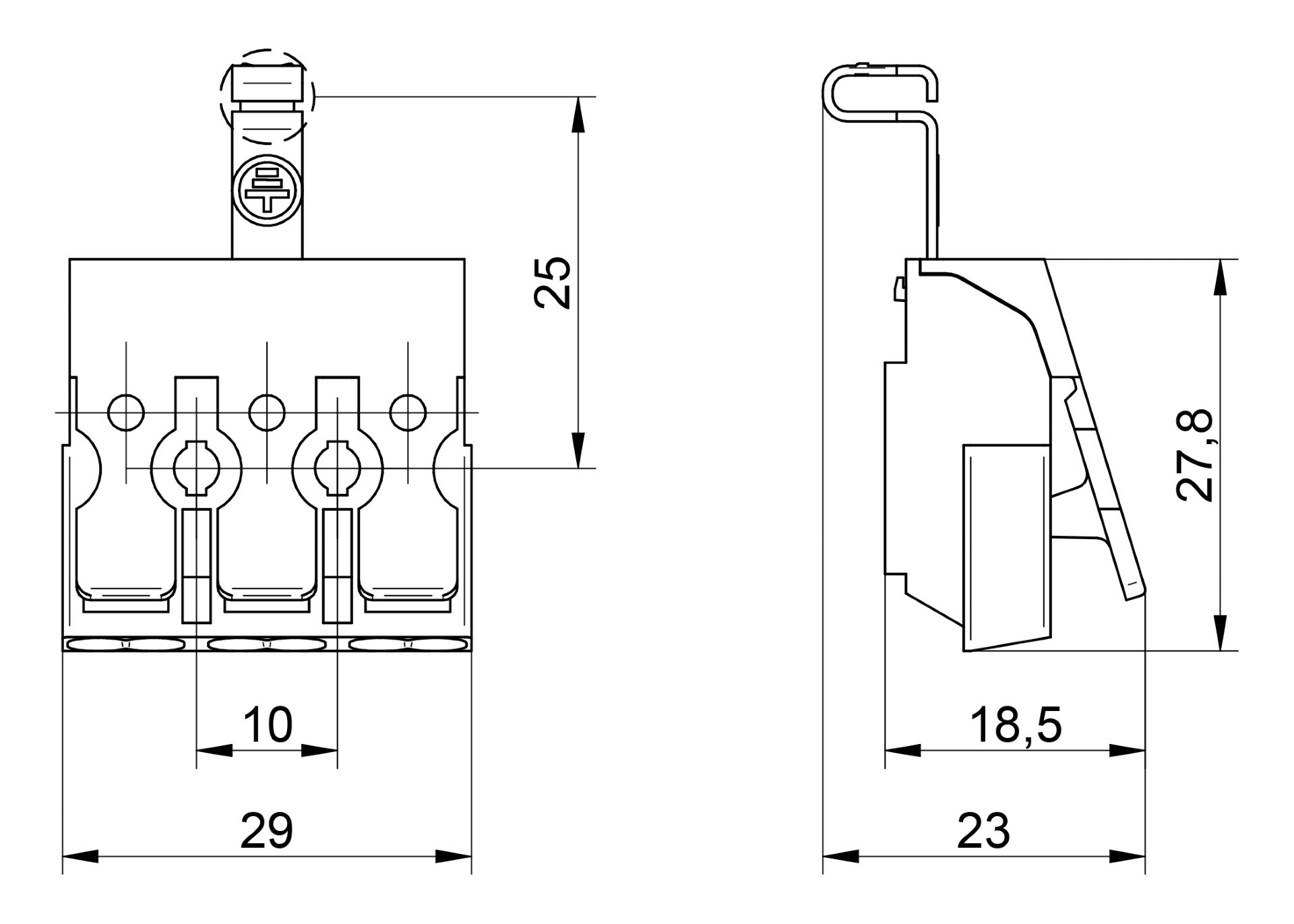

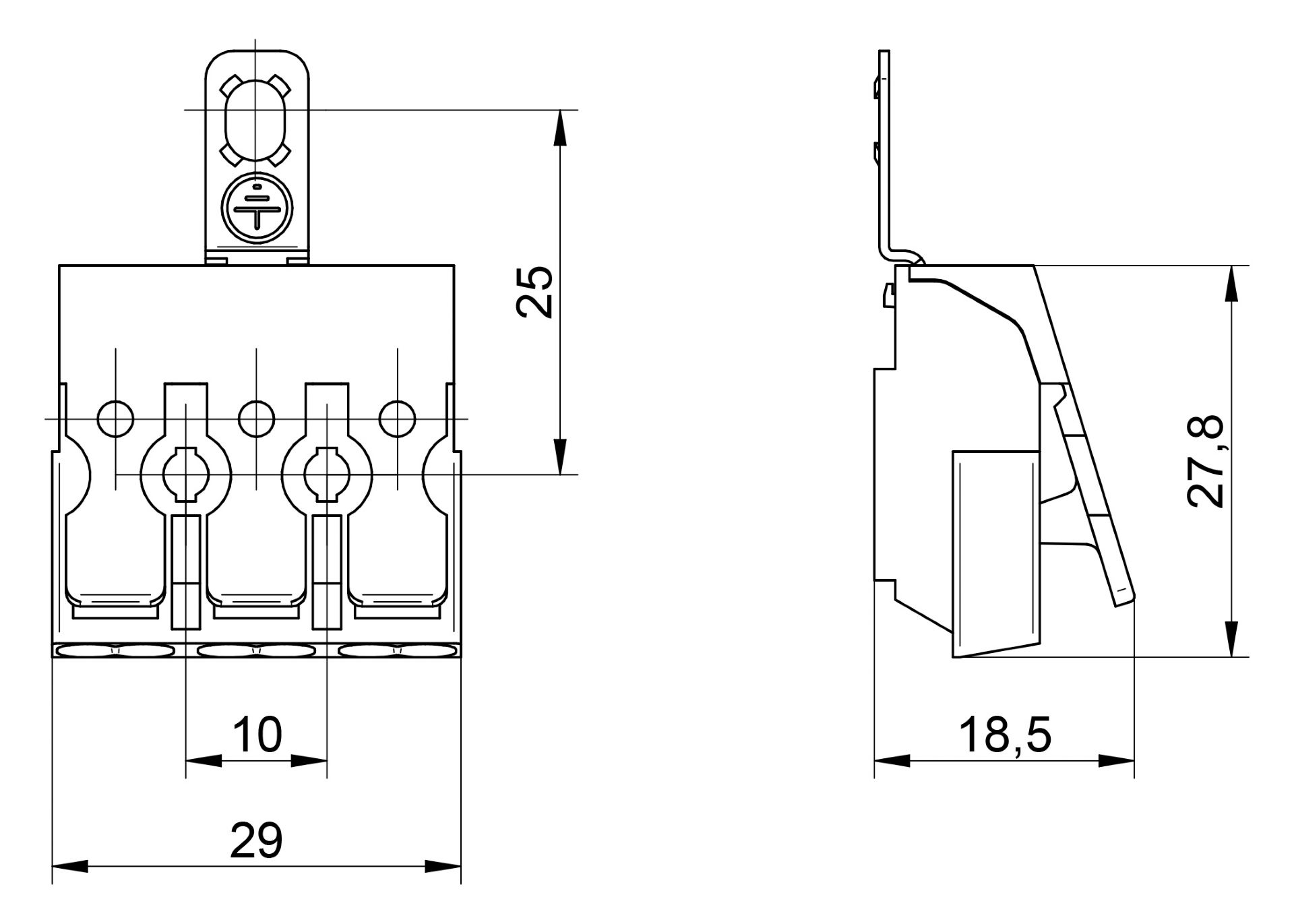

3103 TT

Barrette de connexion rapide 2 pôles + terre (mise à la terre par vis ou rivet)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L.

Intensité: 24 A

Pôles: 3

Terre: terre par vis ou rivet

Pin: NO

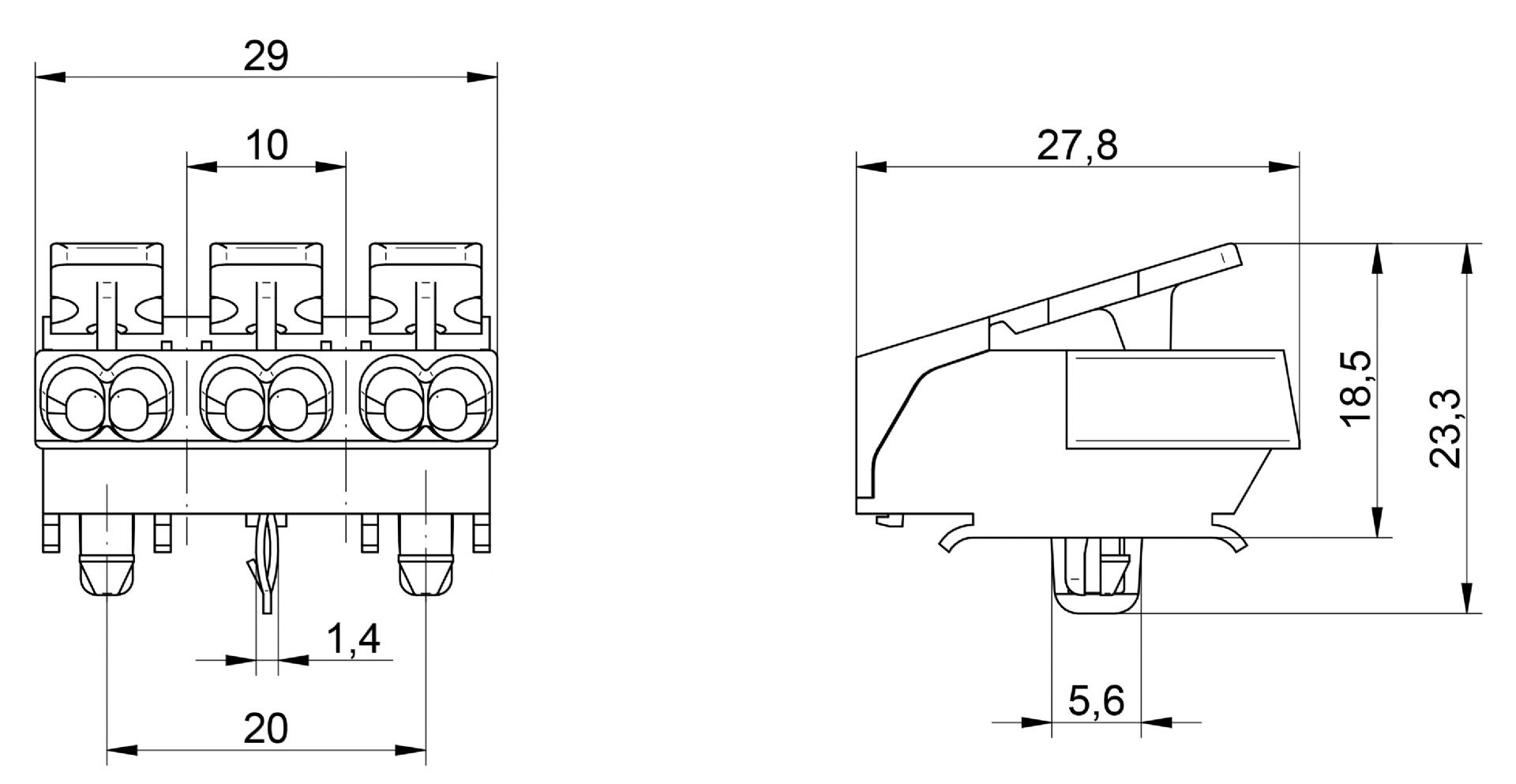

3103 A

Barrette de connexion rapide 2 pôles + terre (avec des pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L.

Intensité: 24 A

Pôles: 3

Pin: SI

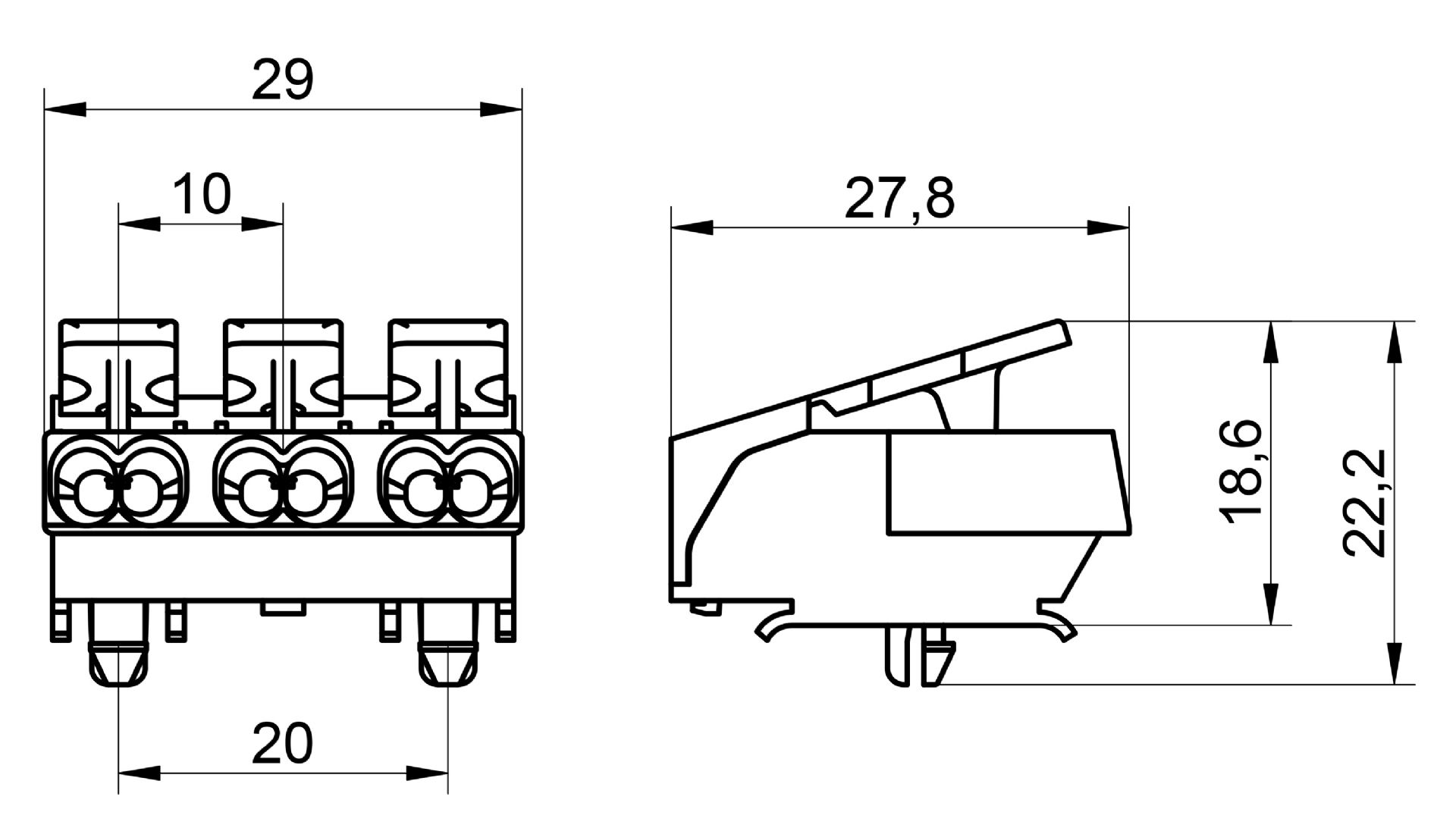

3103 A TA

Barrette de connexion rapide 2 pôles + terre (mise à la terre par pression + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L.

Intensité: 24 A

Pôles: 3

Terre: terre par pression

Pin: SI

3103 A TI

Barrette de connexion rapide 2 pôles + terre (mise à la terre interne + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L.

Intensité: 24 A

Pôles: 3

Terre: terre interne

Pin: SI

3103 A TT

Barrette de connexion rapide 2 pôles + terre (mise à la terre par vis ou rivet + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L.

Intensité: 24 A

Pôles: 3

Terre: terre par vis ou rivet

Pin: SI

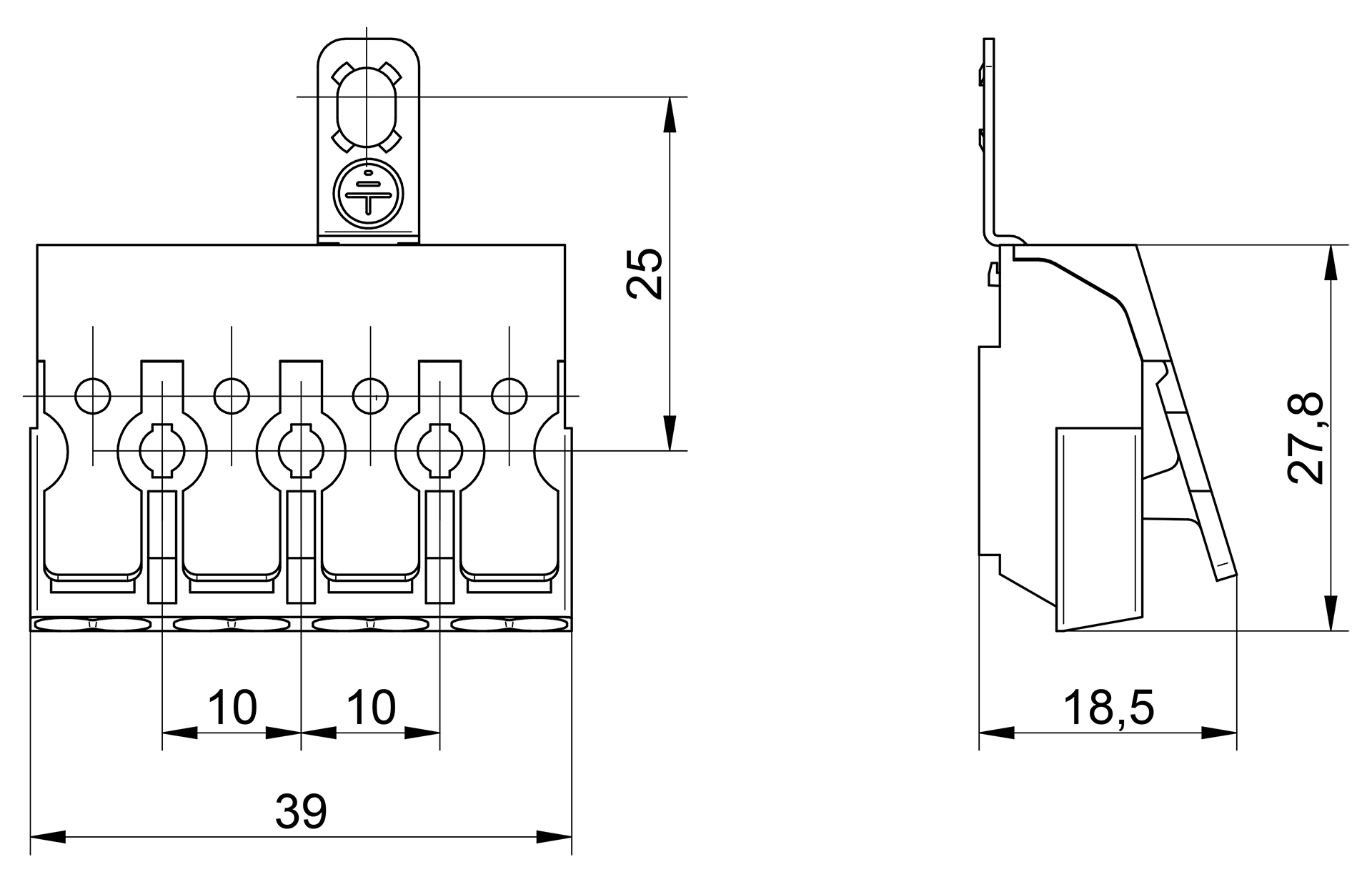

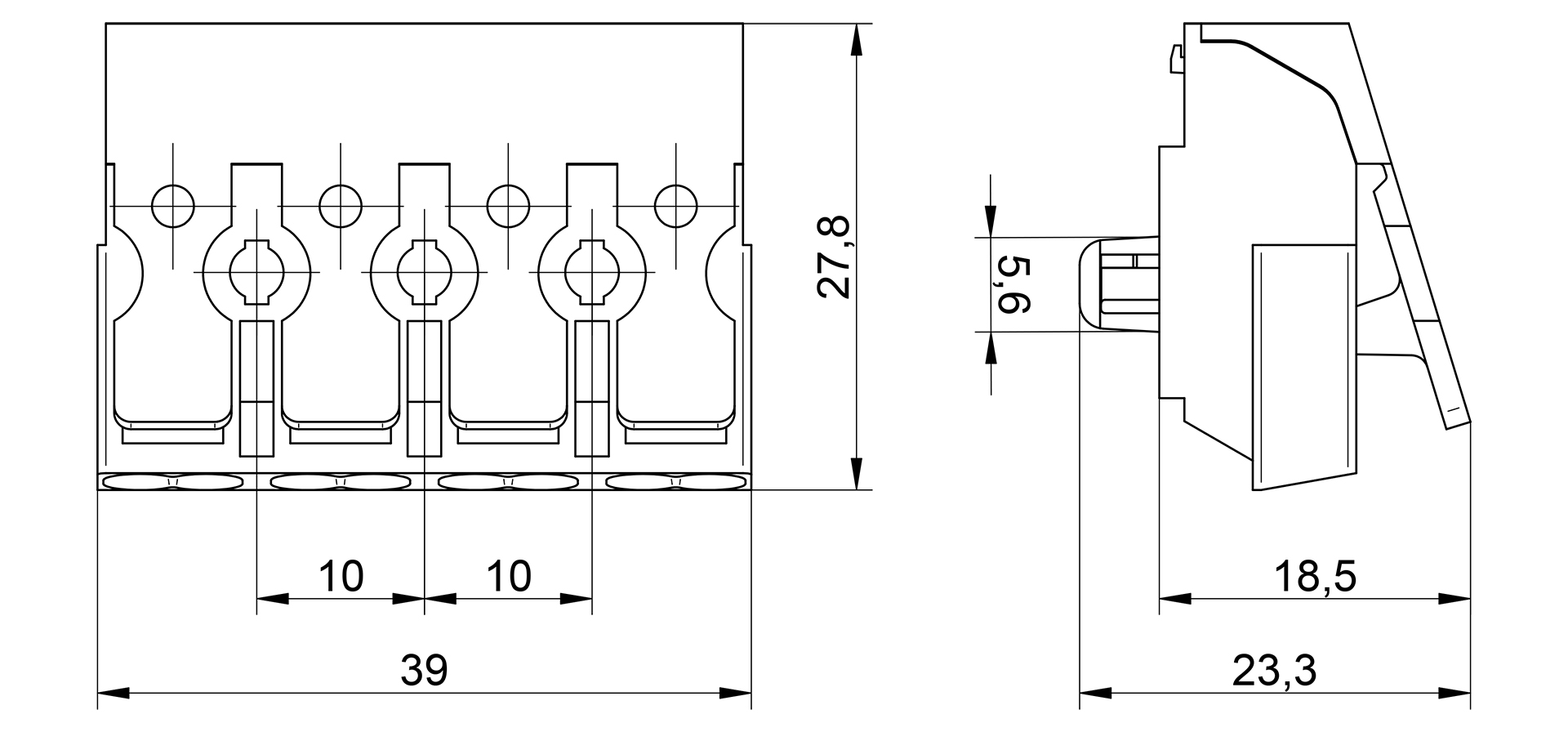

3104

Barrette de connexion rapide 3 pôles + terre

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L1 L2.

Intensité: 24 A

Pôles: 4

Pin: NO

3104 TI

Barrette de connexion rapide 3 pôles + terre (mise à terre interne)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L1 L2.

Intensité: 24 A

Pôles: 4

Terre: terre interne

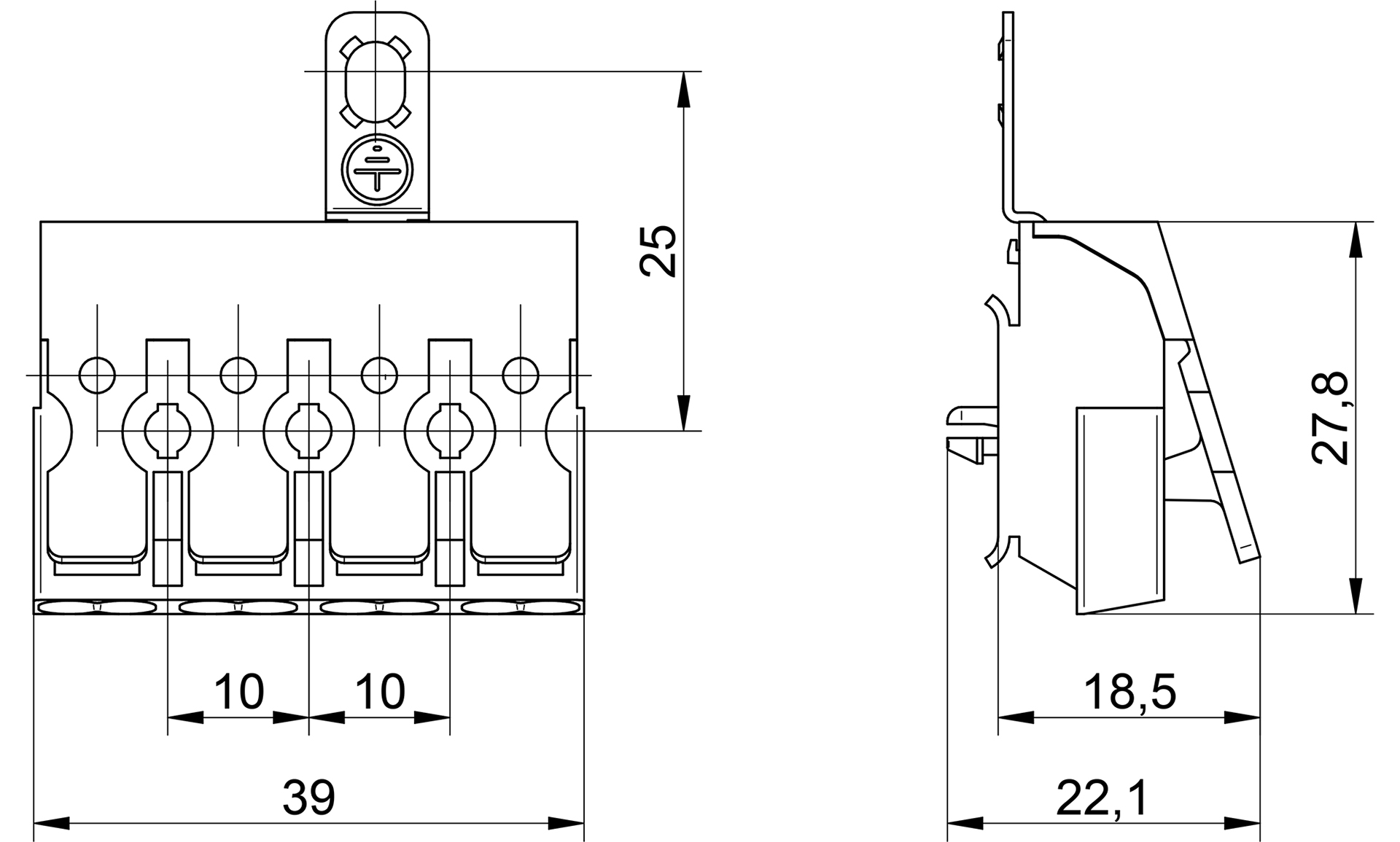

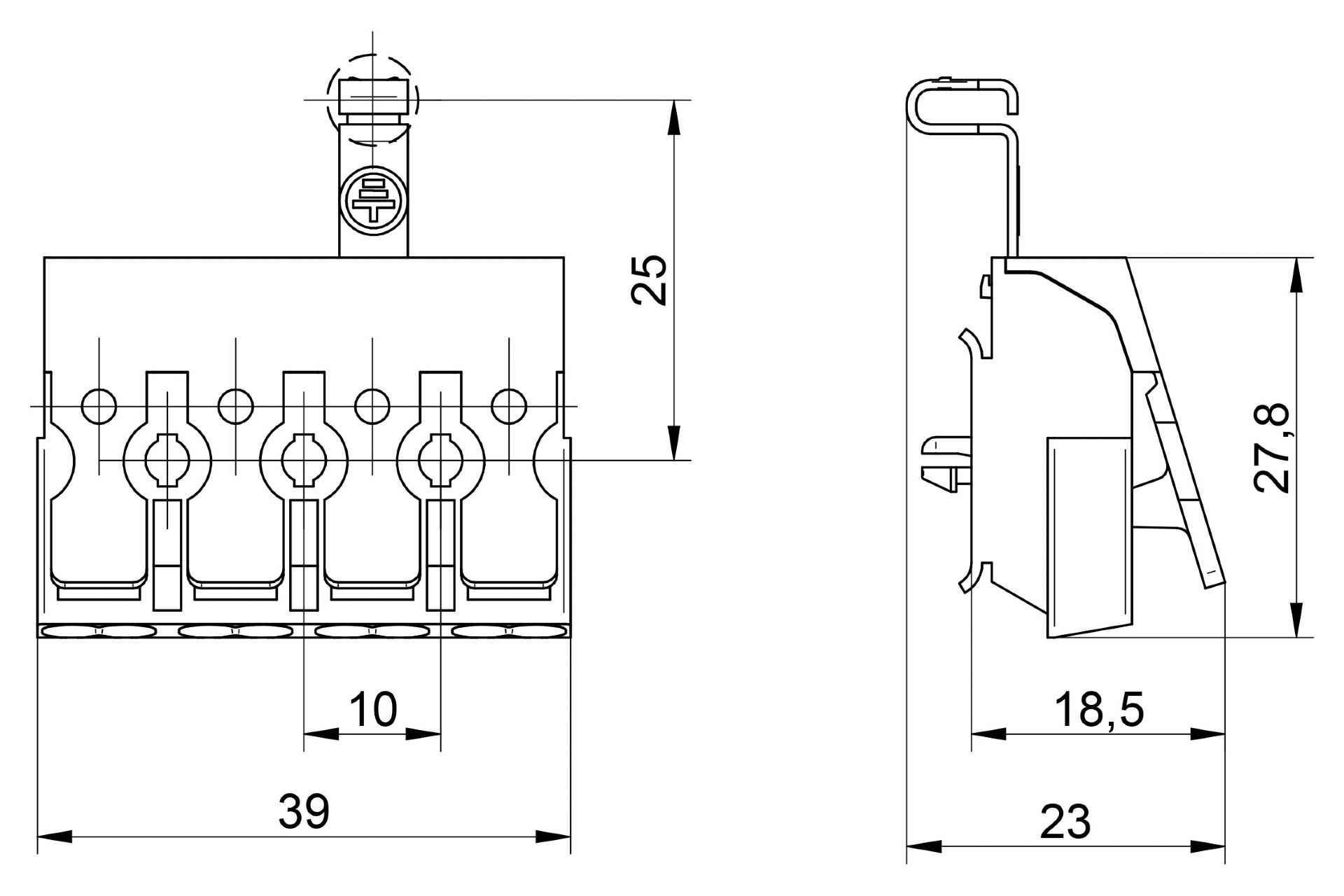

3104 TT

Barrette de connexion rapide 3 pôles + terre (mise à terre par vis ou rivet)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L1 L2.

Intensité: 24 A

Pôles: 4

Terre: terre par vis ou rivet

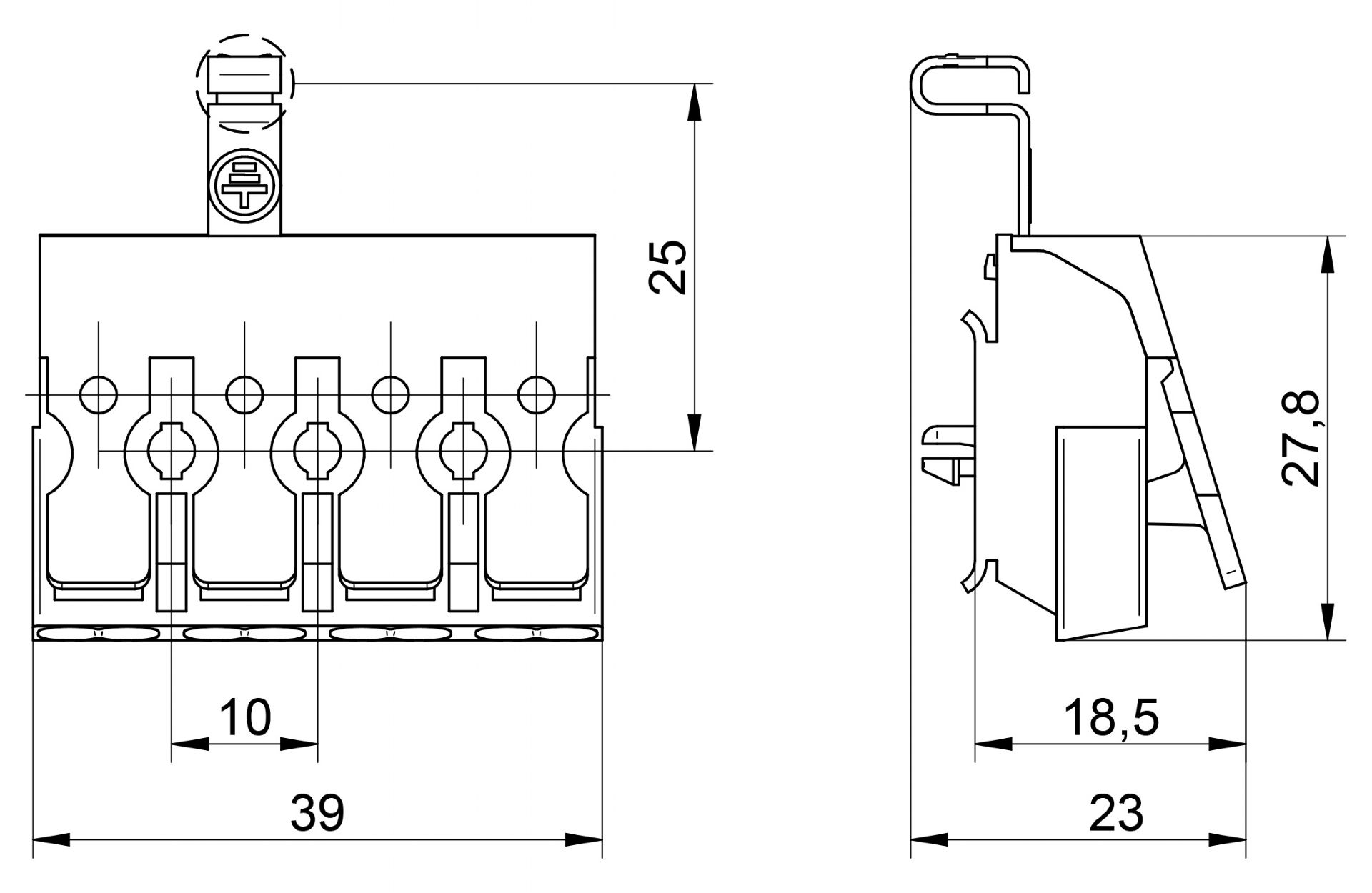

3104 TA

Barrette de connexion rapide 3 pôles + terre (mise à la terre par pression)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L1 L2.

Intensité: 24 A

Pôles: 4

Terre: terre par pression

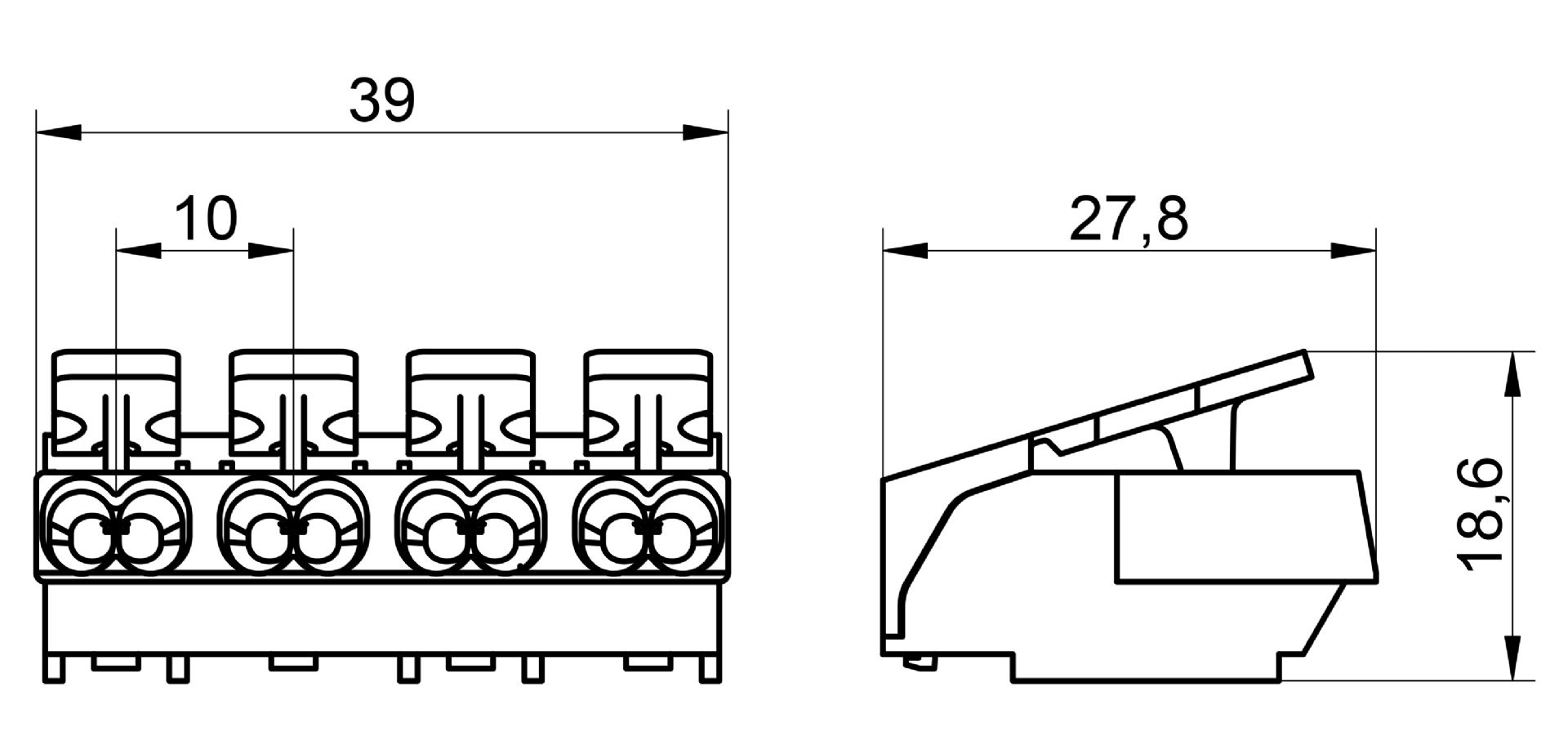

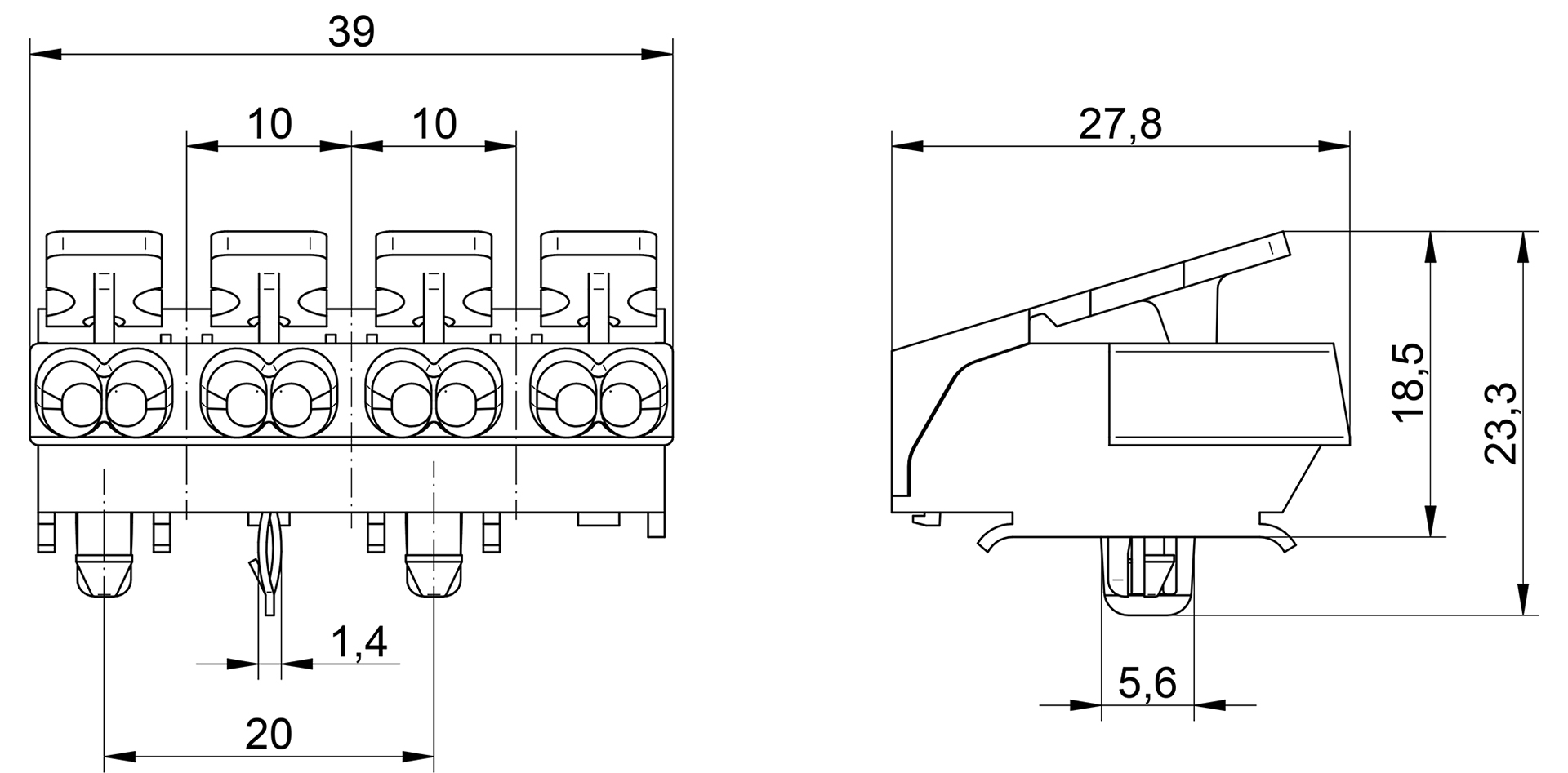

3104 A

Barrette de connexion rapide 3 pôles + terre (avec des pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L1 L2.

Intensité: 24 A

Pôles: 4

Pin: SI

3104 A TA

Barrette de connexion rapide 3 pôles + terre (mise à la terre par pression + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L1 L2.

Intensité: 24 A

Pôles: 4

Terre: terre par pression

Pin: SI

3104 A TI

Barrette de connexion rapide 3 pôles + terre (mise à la terre interne + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L1 L2.

Intensité: 24 A

Pôles: 4

Terre: terre interne

Pin: SI

3104 A TT

Barrette de connexion rapide 3 pôles + terre (mise à la terre par vis ou rivet + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: N Terre L1 L2.

Intensité: 24 A

Pôles: 4

Terre: terre par vis ou rivet

Pin: SI

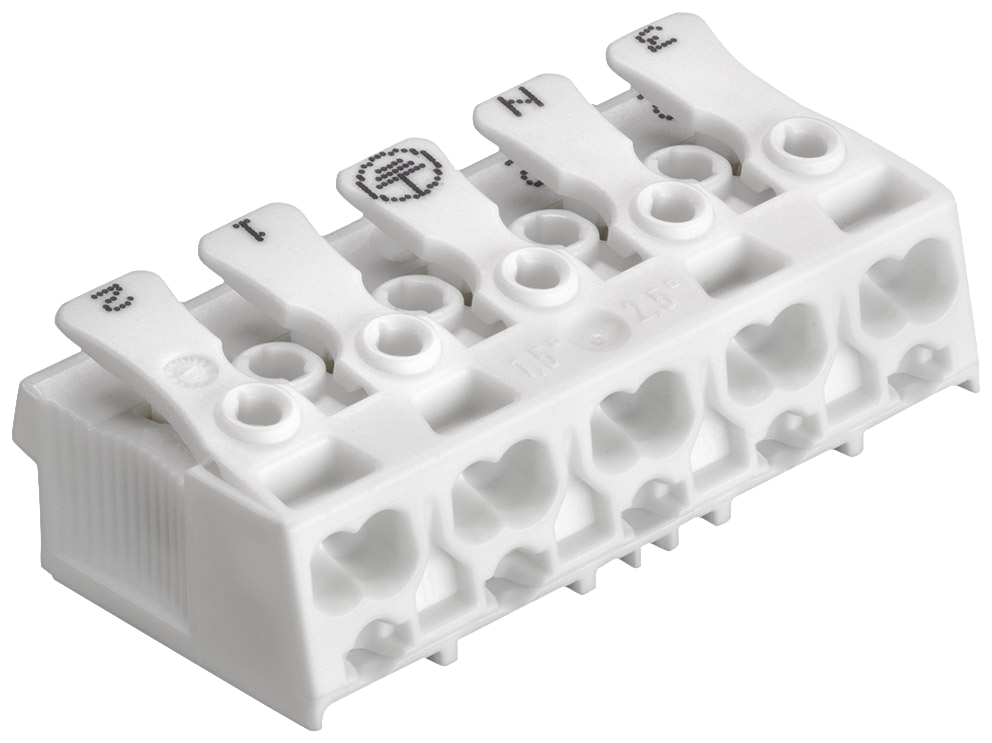

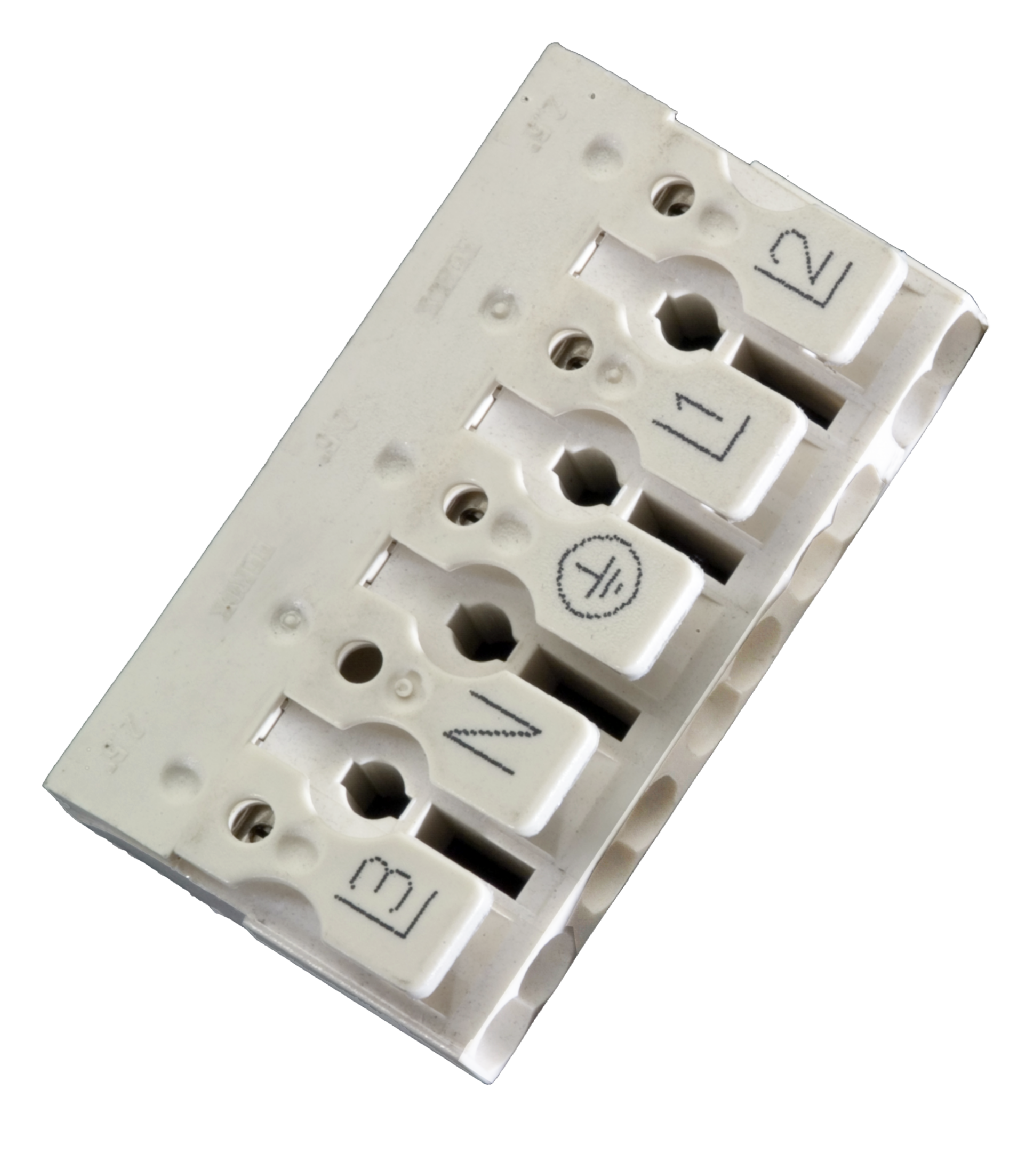

3105

Barrette de connexion rapide 3 pôles + terre

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: L3 N Terre L1 L2.

Intensité: 24 A

Pôles: 5

Pin: NO

3105 TI

Barrette de connexion rapide 4 pôles + terre (mise à terre interne)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: L3 N Terre L1 L2.

Intensité: 24 A

Pôles: 5

Terre: terre interne

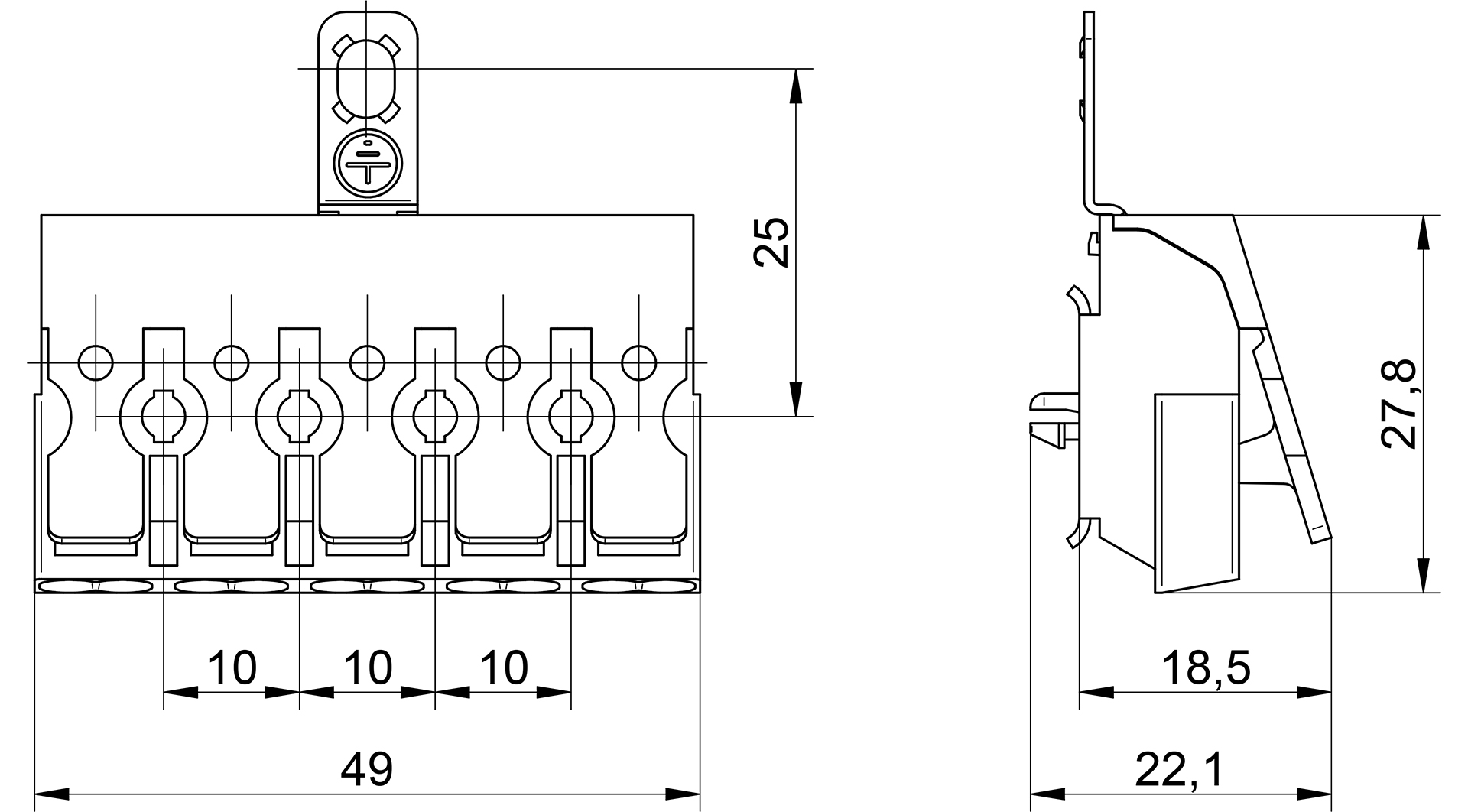

3105 TT

Barrette de connexion rapide 4 pôles + terre (mise à terre par vis ou rivet)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: L3 N Terre L1 L2.

Intensité: 24 A

Pôles: 5

Terre: terre par vis ou rivet

Pin: NO

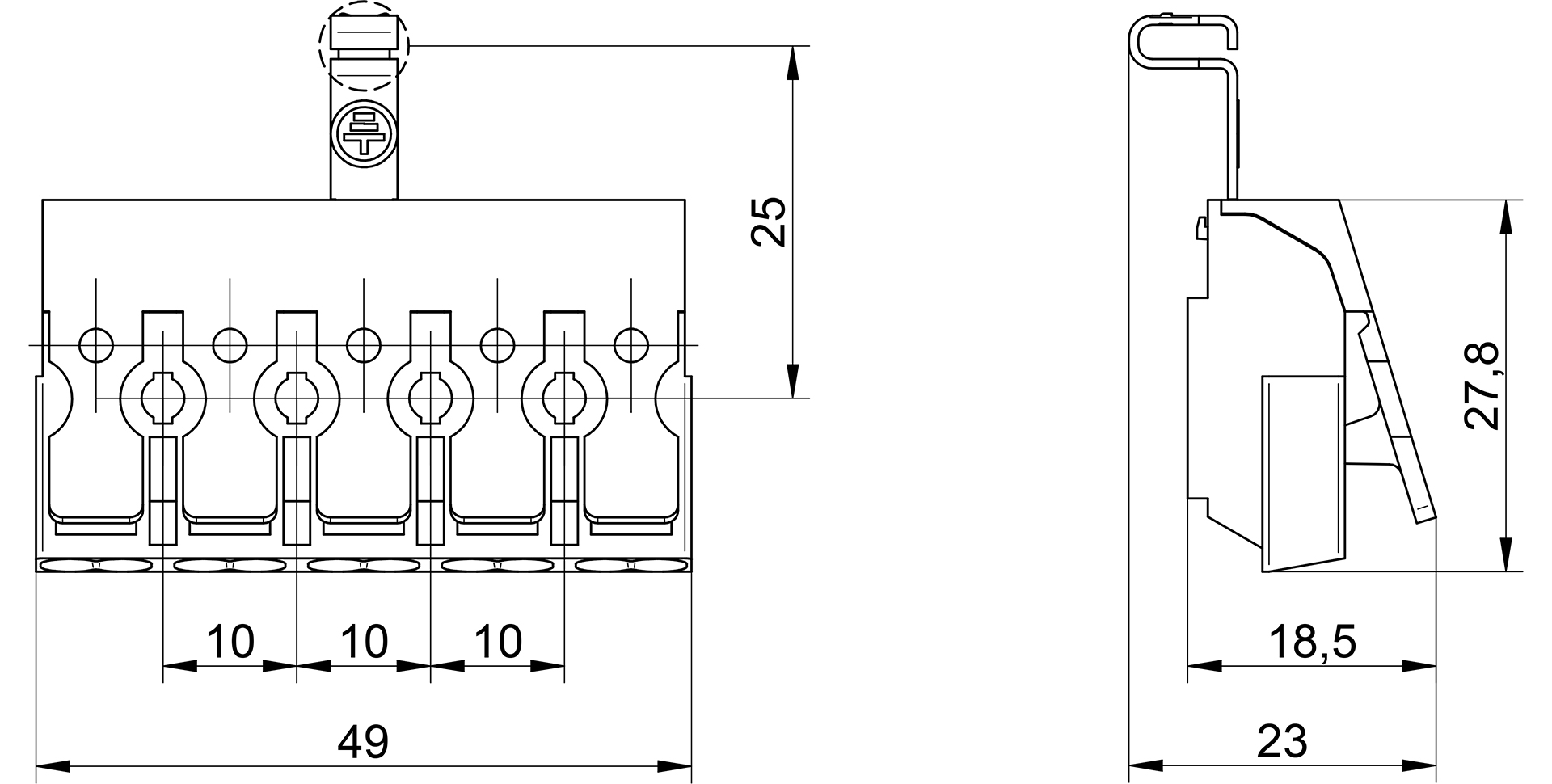

3105 TA

Barrette de connexion rapide 4 pôles + terre (mise à terre par pression)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: L3 N Terre L1 L2.

Intensité: 24 A

Pôles: 5

Terre: terre par pression

Pin: NO

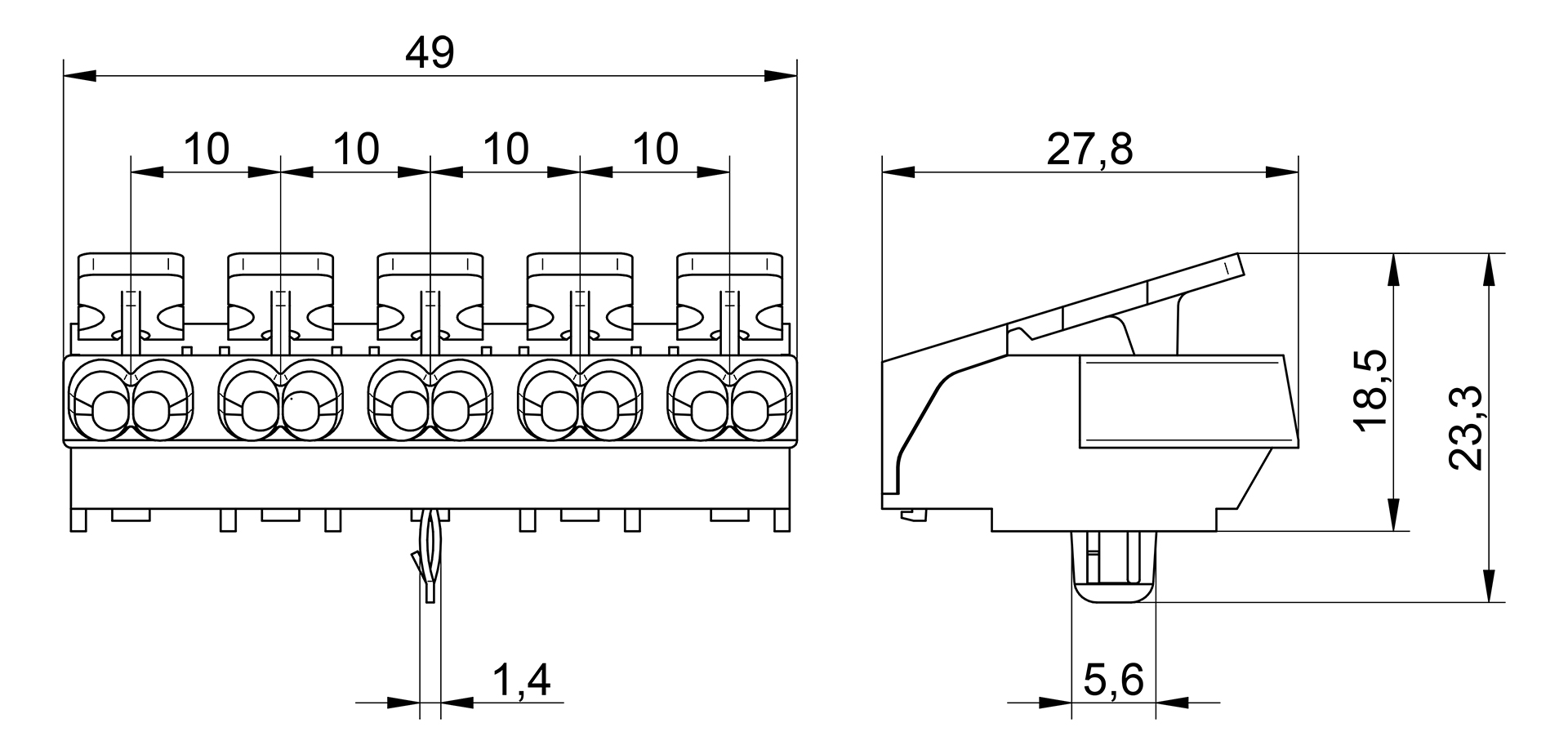

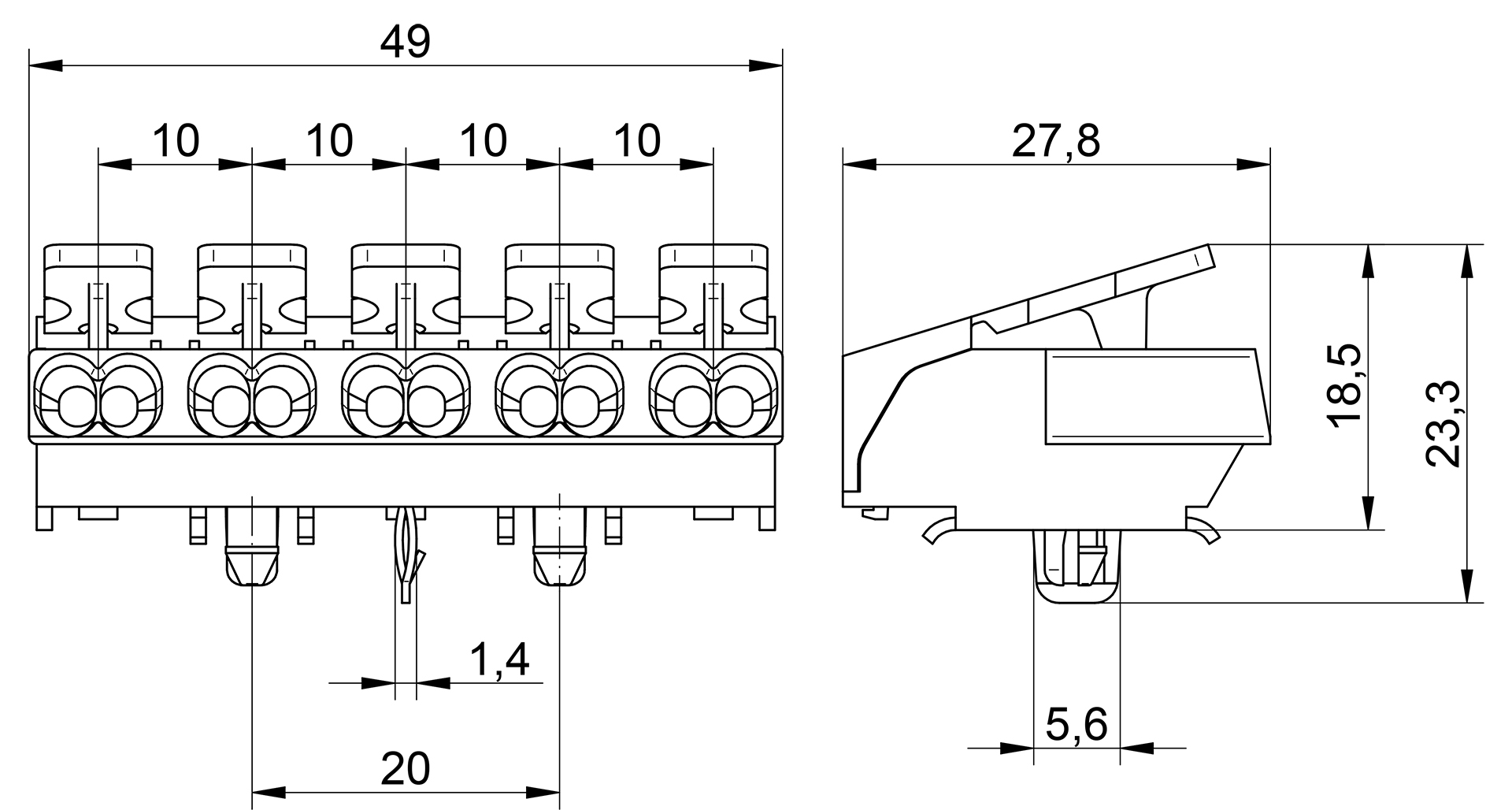

3105 A

Barrette de connexion rapide 4 pôles + terre (avec des pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: L3 N Terre L1 L2.

Intensité: 24 A

Pôles: 5

Pin: SI

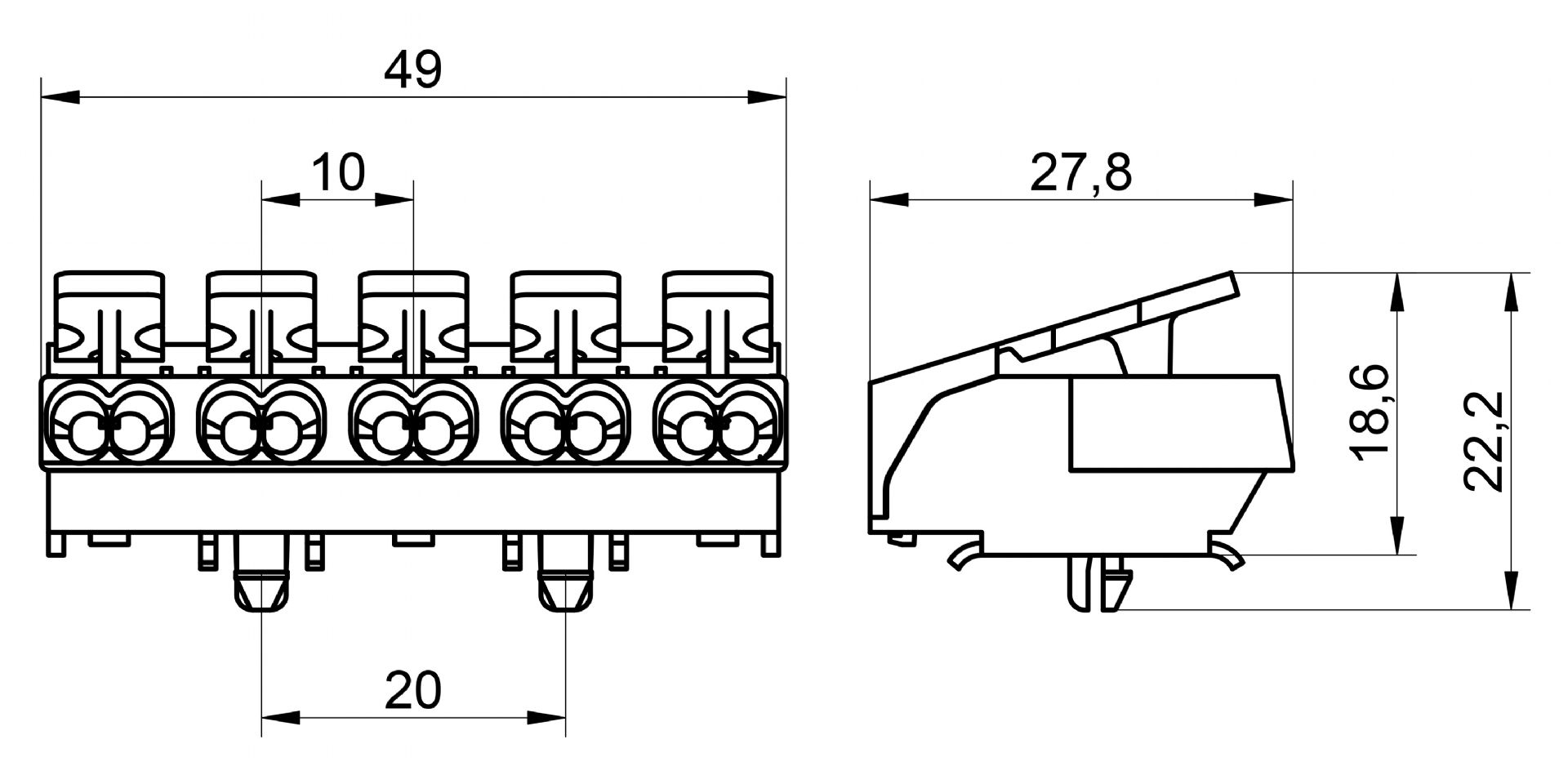

3105 A TA

Barrette de connexion rapide 4 pôles + terre (mise à terre par pression + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: L3 N Terre L1 L2.

Intensité: 24 A

Pôles: 5

Terre: terre par pression

Pin: SI

3105 A TI

Barrette de connexion rapide 4 pôles + terre (mise à terre interne + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.
- Gravure standard: L3 N Terre L1 L2.

Intensité: 24 A

Pôles: 5

Terre: terre interne

Pin: SI

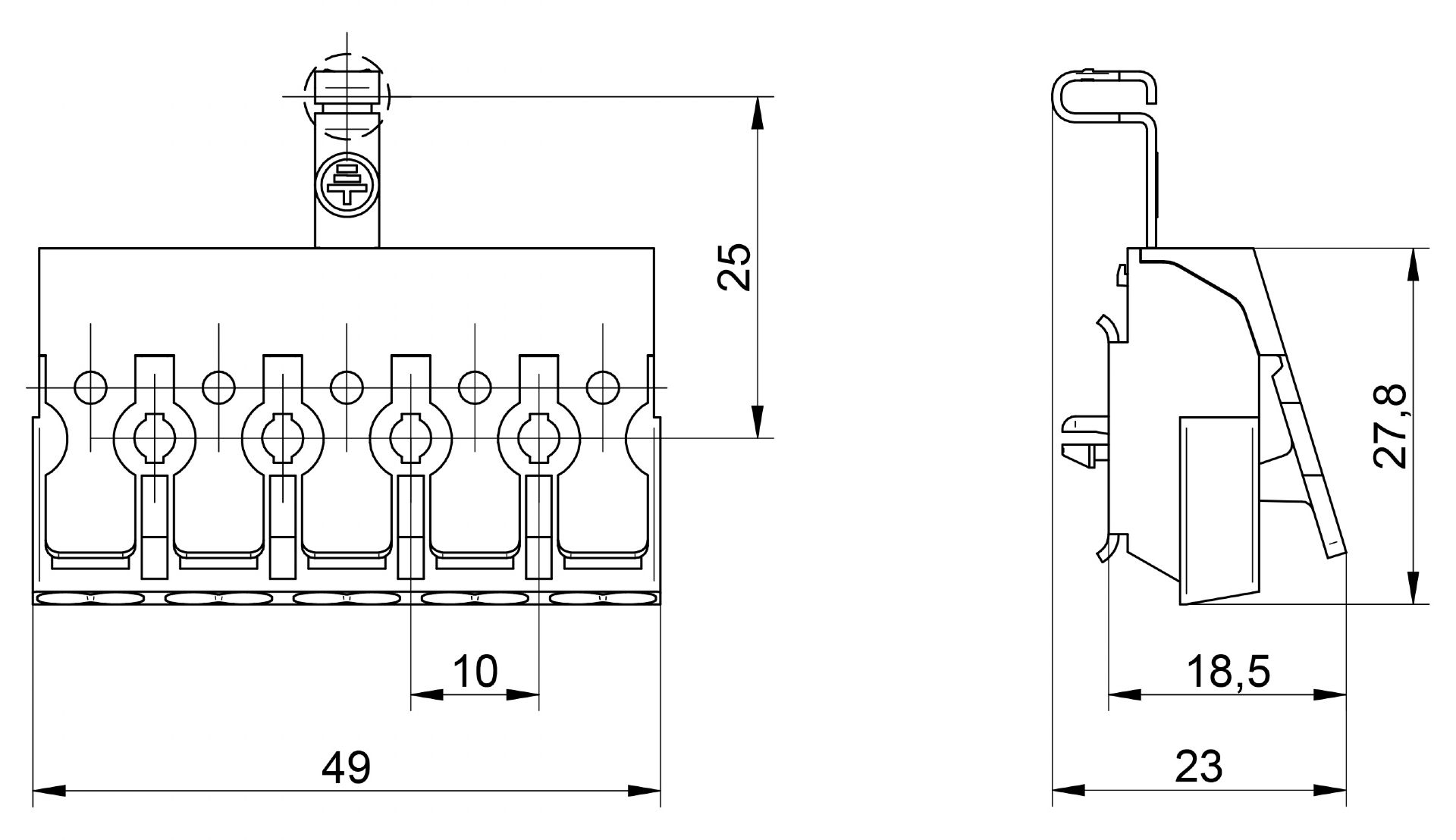

3105 A TT

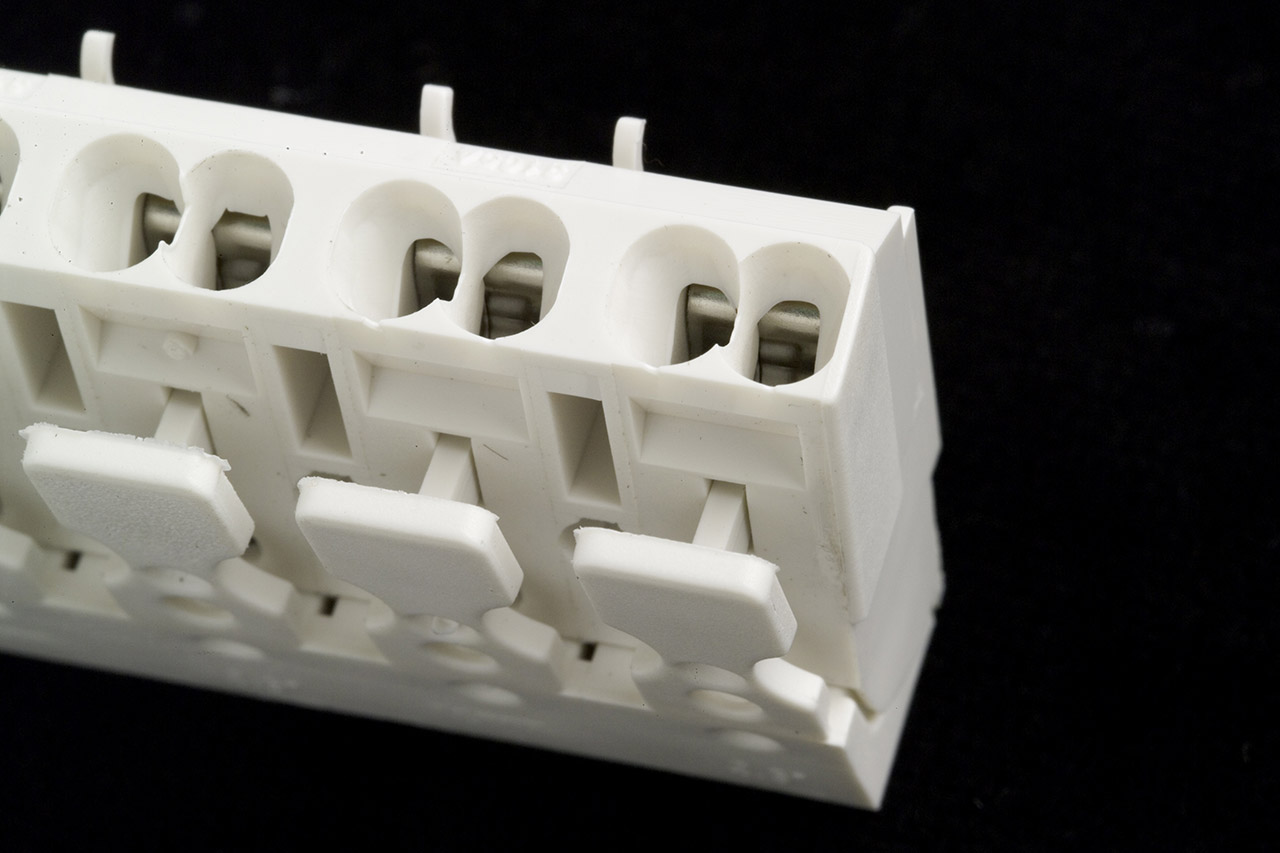

Barrette de connexion rapide 4 pôles + terre (mise à terre par vis ou rivet + pins)

Capacité de conexion:

- Côte fabricant: 2 x 2,5 mm² / 0,75 mm² (câble rigide)
- Côte installateur: 2 x 2,5 mm² / 1 mm²(rigide)
- Condensateur: 0,75 mm² / 0,5 mm² (rigide)

Tension: 450 V

Température: 110ºC

Constructives:

- Sans halogènes.

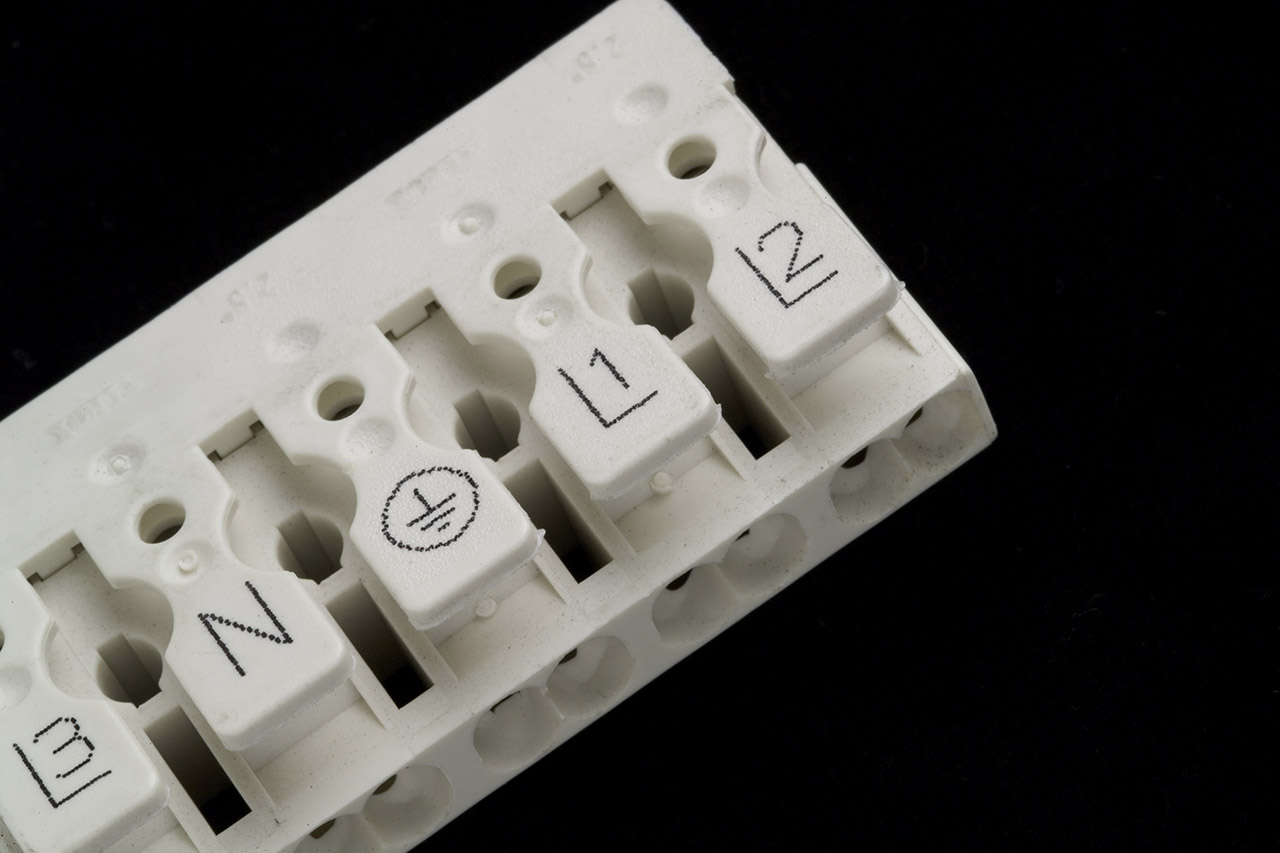

- Gravure standard: L3 N Terre L1 L2.

Intensité: 24 A

Pôles: 5

Terre: terre par vis ou rivet

Pin: SI

ACCESSOIRES

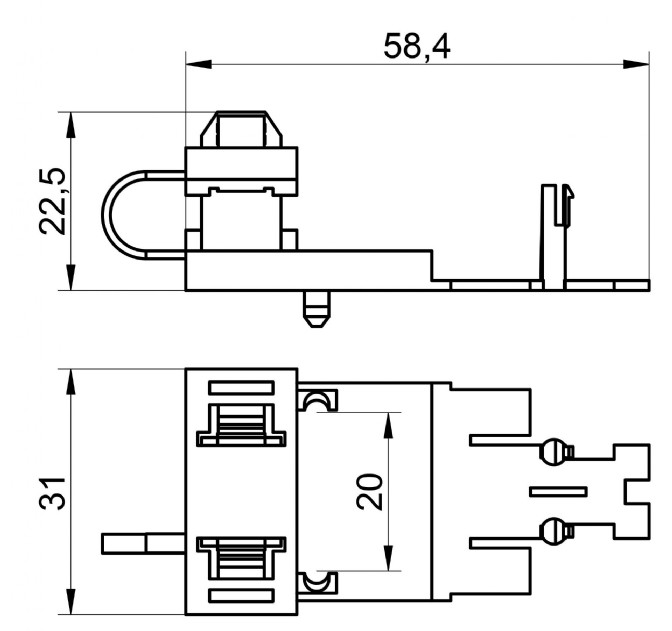

ST/3

Anti-traction pour barrettes de connexion rapide

Constructives:

- Pour le serrage des câbles extérieures et la fixation de la barrette sans vis ni rivet.
- Compativle avec tous les modèles sauf le 3102.
- Polyamide 6. Couleur naturelle.



Bureaux

Parque Tecnológico de Asturias
Parcela 24
33428 Llanera (Asturias)
España
+34 985 263 620

Contact

Mapa de ubicación de la sede de Tekox
