Bornes de dérivation HPS

Tekox

Bornes de dérivation HPS

HPS

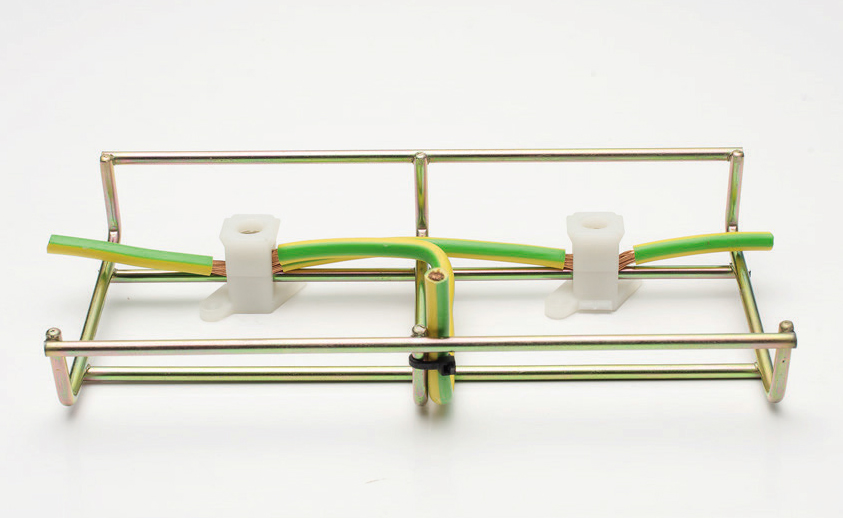

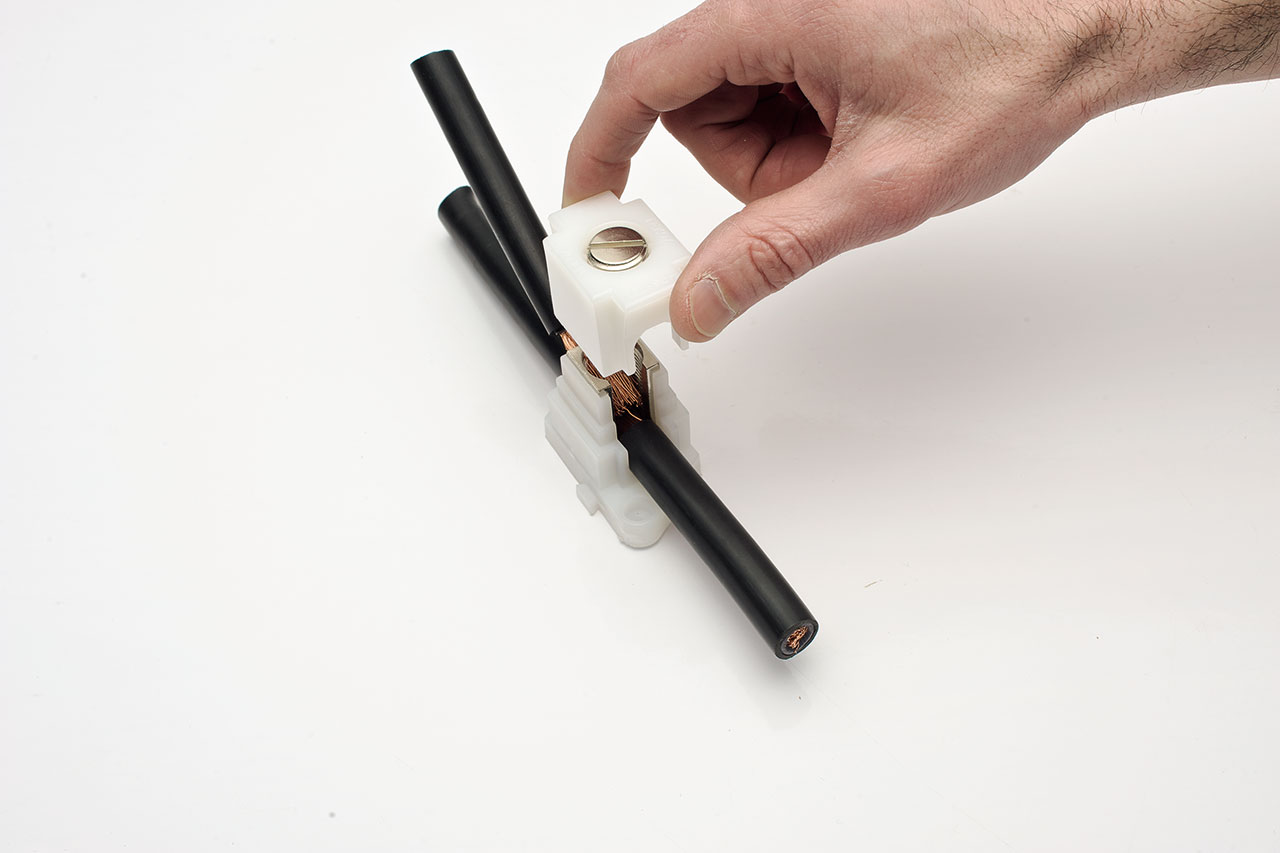

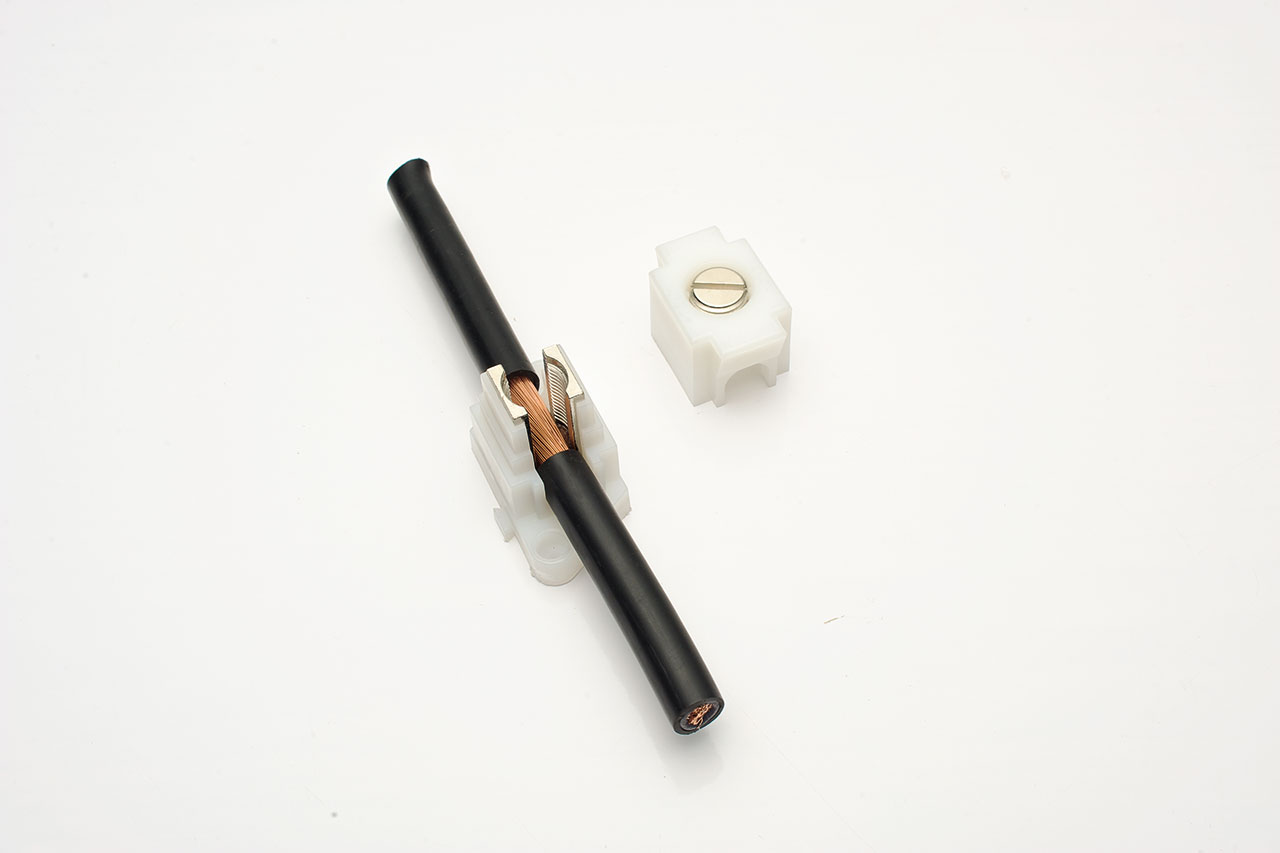

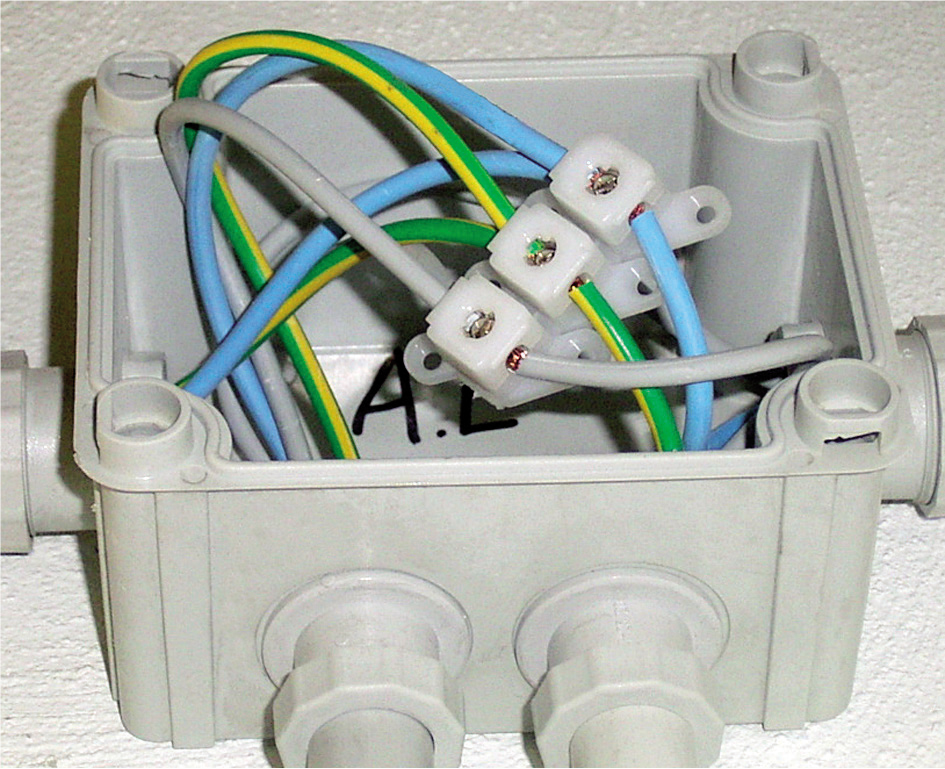

Bornes pour les connexions électriques avec un ou plusieurs conducteurs en cuivre sans couper le conducteur principal.

CE
AENOR
LIBRE DE HALOGENOS
ROHS
Matières premières

- Corps isolant: polyamide 6, couleur naturelle. V2 (suivant UL94)
- Plot: laiton nickelé.
- Vis: laiton nickelé. Filetage métrique.

Caractéristiques Constructives

- Fil incandescent de 960ºC suivant EN 60695-2-11.
- Caractéristiques techniques suivant EN 60998 (modèles jusqu'aux 35 mm2).
- Caractéristiques techniques suivant EN 60947 (modèles à partir de 50 mm2).

La connexion la plus fiable

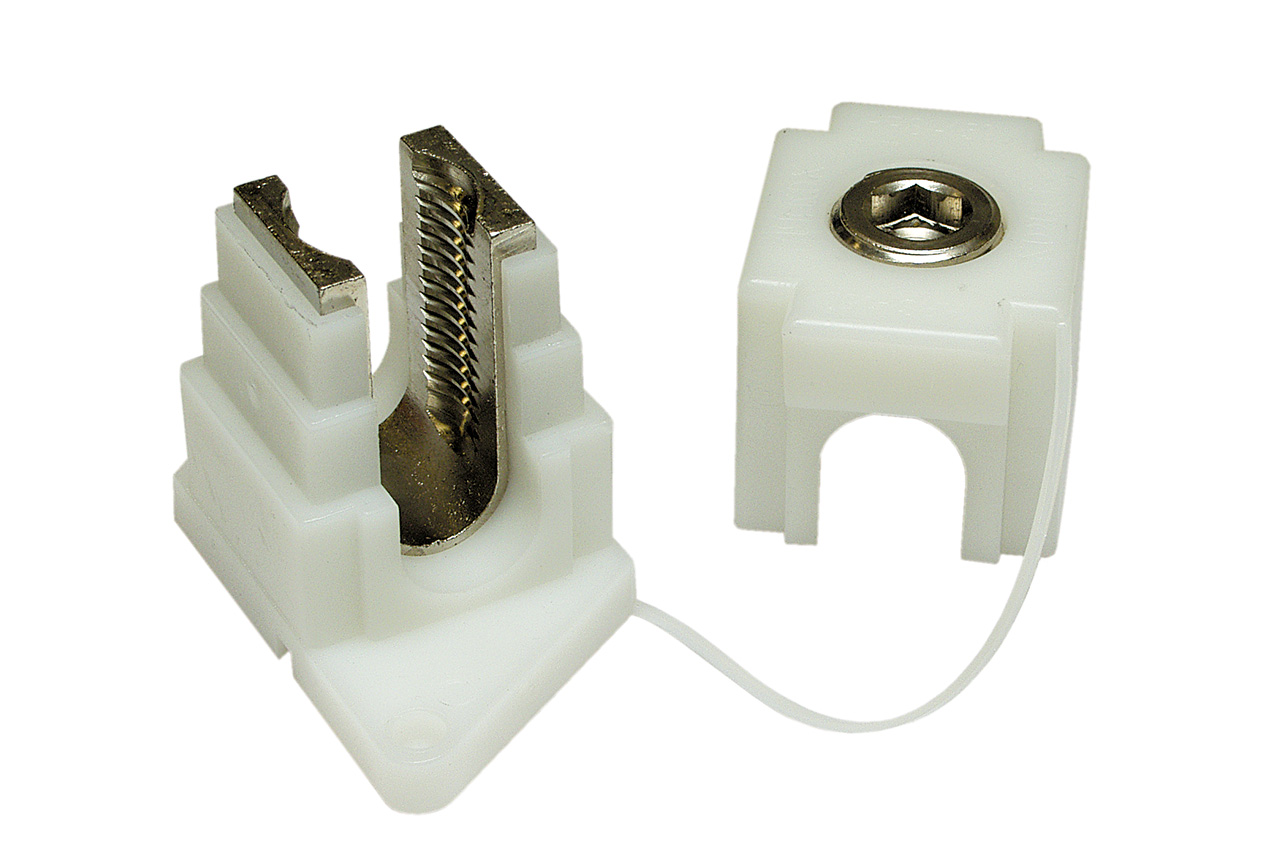

Développés pour réduire, au maximum, la manipulation de la borne par l'utilisateur. Son design empêche la déformation du plot et augmente la sécurité du serrage.

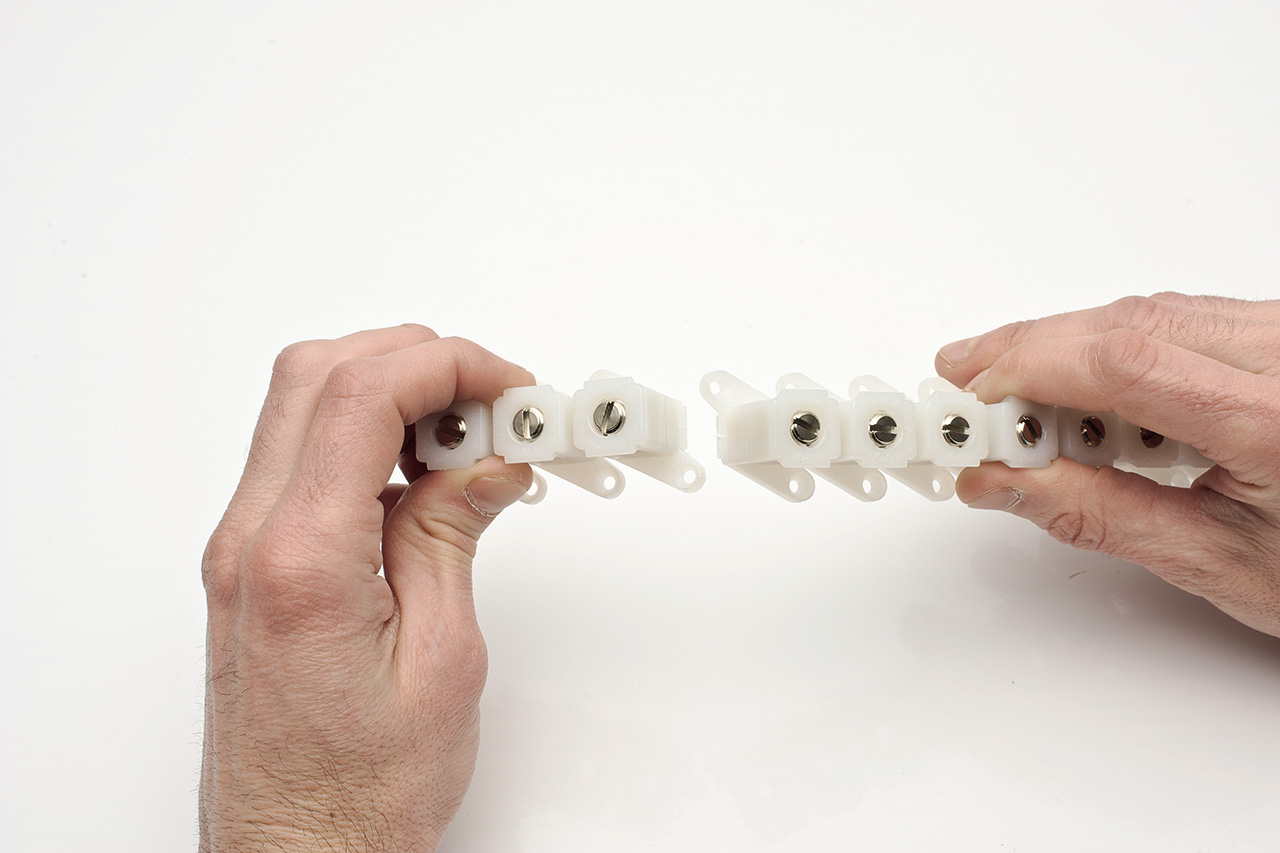

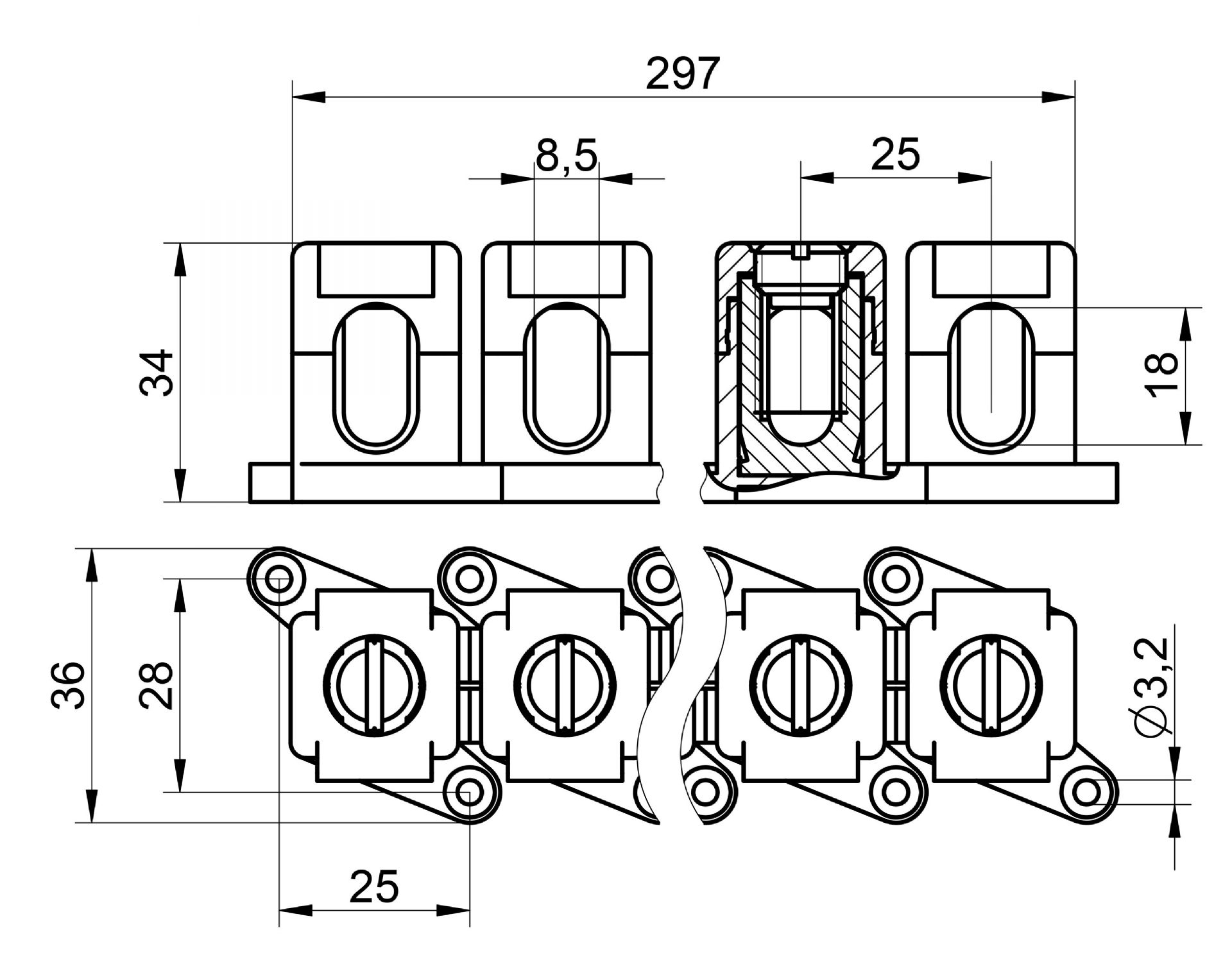

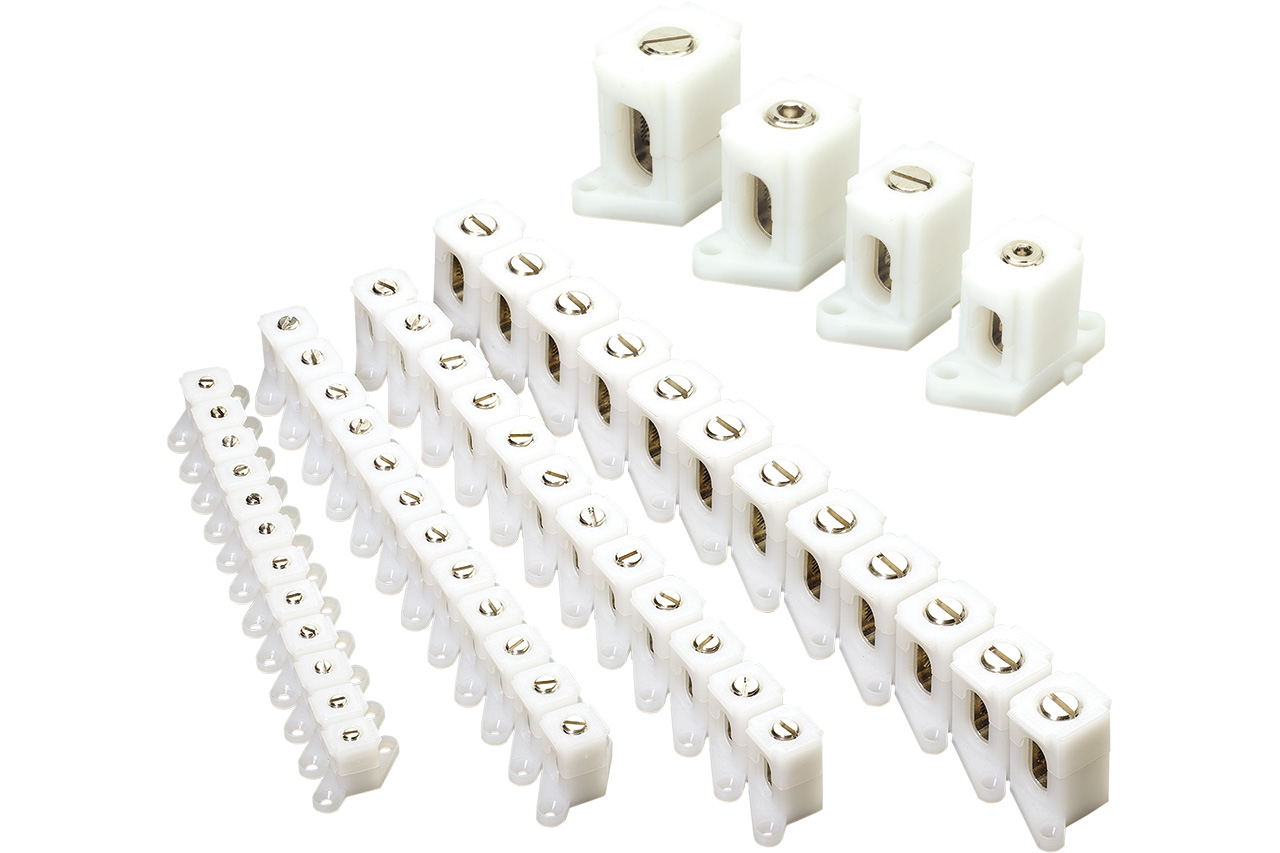

Modèles jusqu'aux 35mmdélivrés en barrettes de 12 pôles. Découpage à la main sans outils.

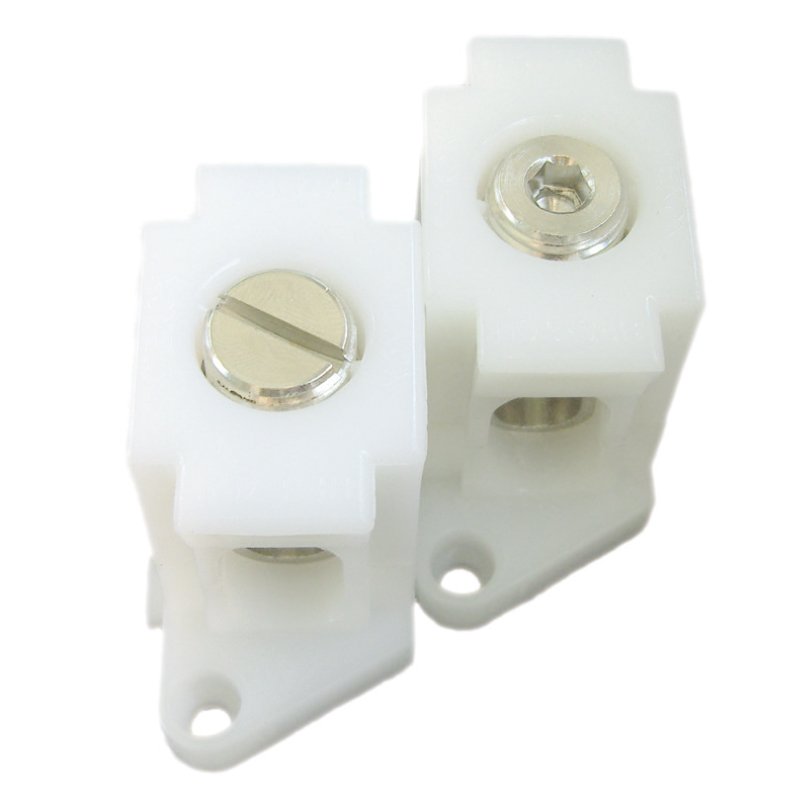

Modèles à partir de 50 mmdisponibles avec des vis Allen.

Modèles jusqu'aux 35mm2 délivrés en barrettes de 12 pôles. Découpage à la main sans outils.

Modèles à partir de 50 mm2 disponibles avec des vis Allen.

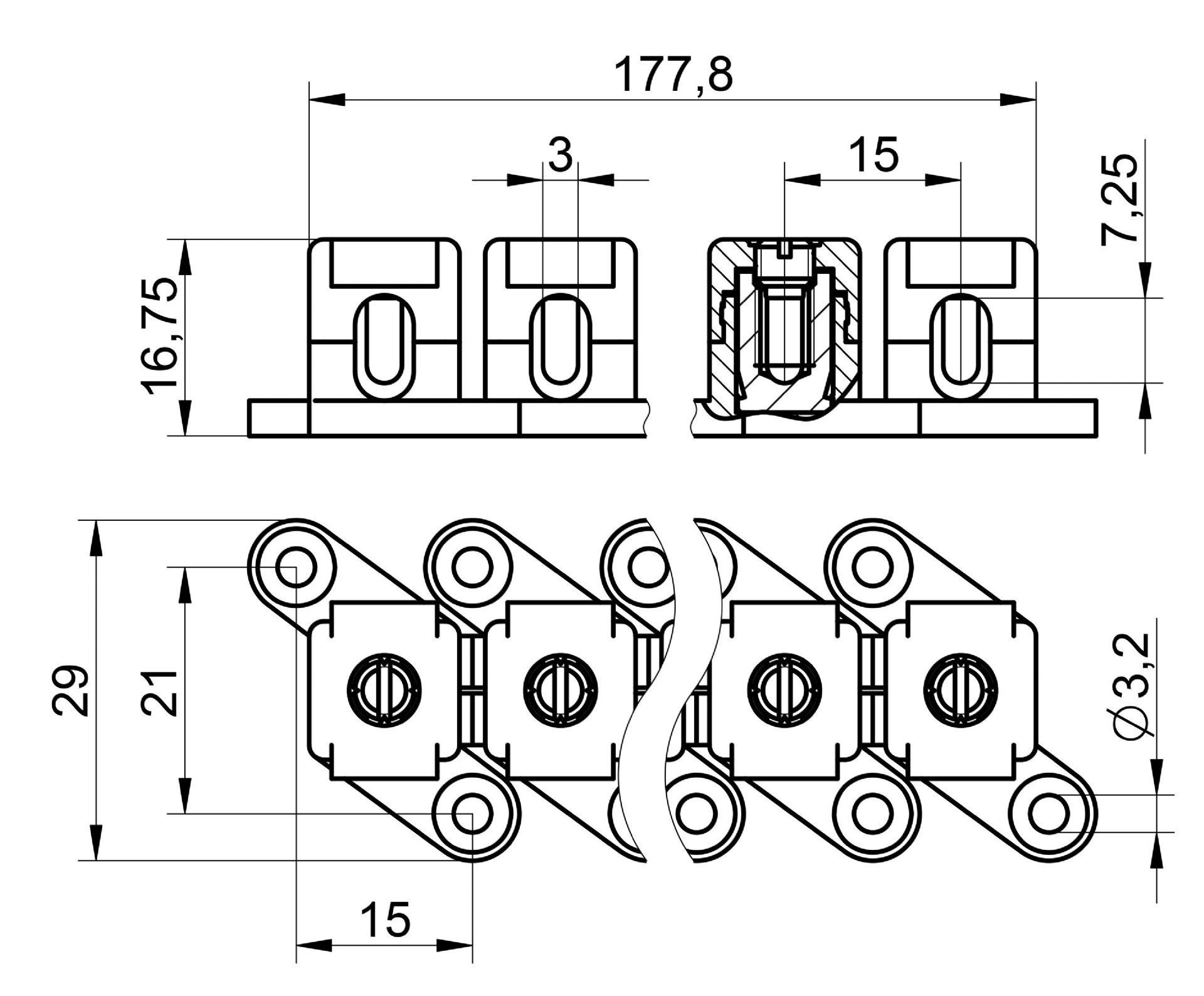

HPS 6

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 6 mm² / 2,5mm²

- Câble souple: 4 mm² / 2,5mm²

Tension: 500 V

Température: 110ºC

Constructives:

- 12 pôles version, facilement divisibles sans l'aide d'outils.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 41 A

Couple de serrage: 1,2 Nm

Métrique: M 5

Vis: Standard

HPS 10

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 10 mm² / 4 mm²

- Câble souple: 6 mm² / 4 mm²

Tension: 500 V

Température: 110ºC

Constructives:

- 12 pôles version, facilement divisibles sans l'aide d'outils.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 57 A

Couple de serrage: 1,2 Nm

Métrique: M 6

Vis: Standard

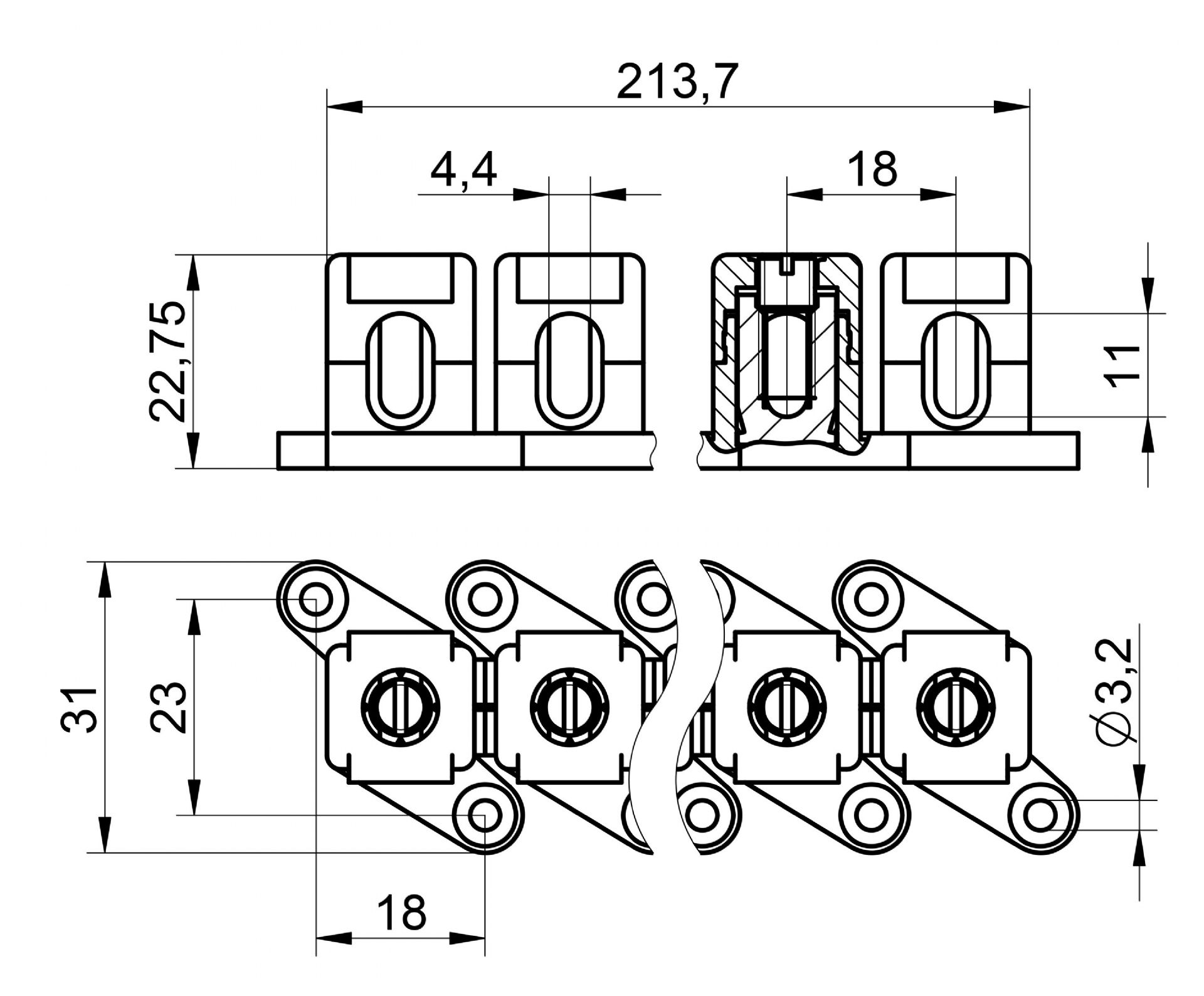

HPS 16

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 16 mm² / 6 mm²

- Câble souple: 10 mm² / 4 mm²

Tension: 500 V

Température: 110ºC

Constructives:

- 12 pôles version, facilement divisibles sans l'aide d'outils.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 76 A

Couple de serrage: 2,5 Nm

Métrique: M 8

Vis: Standard

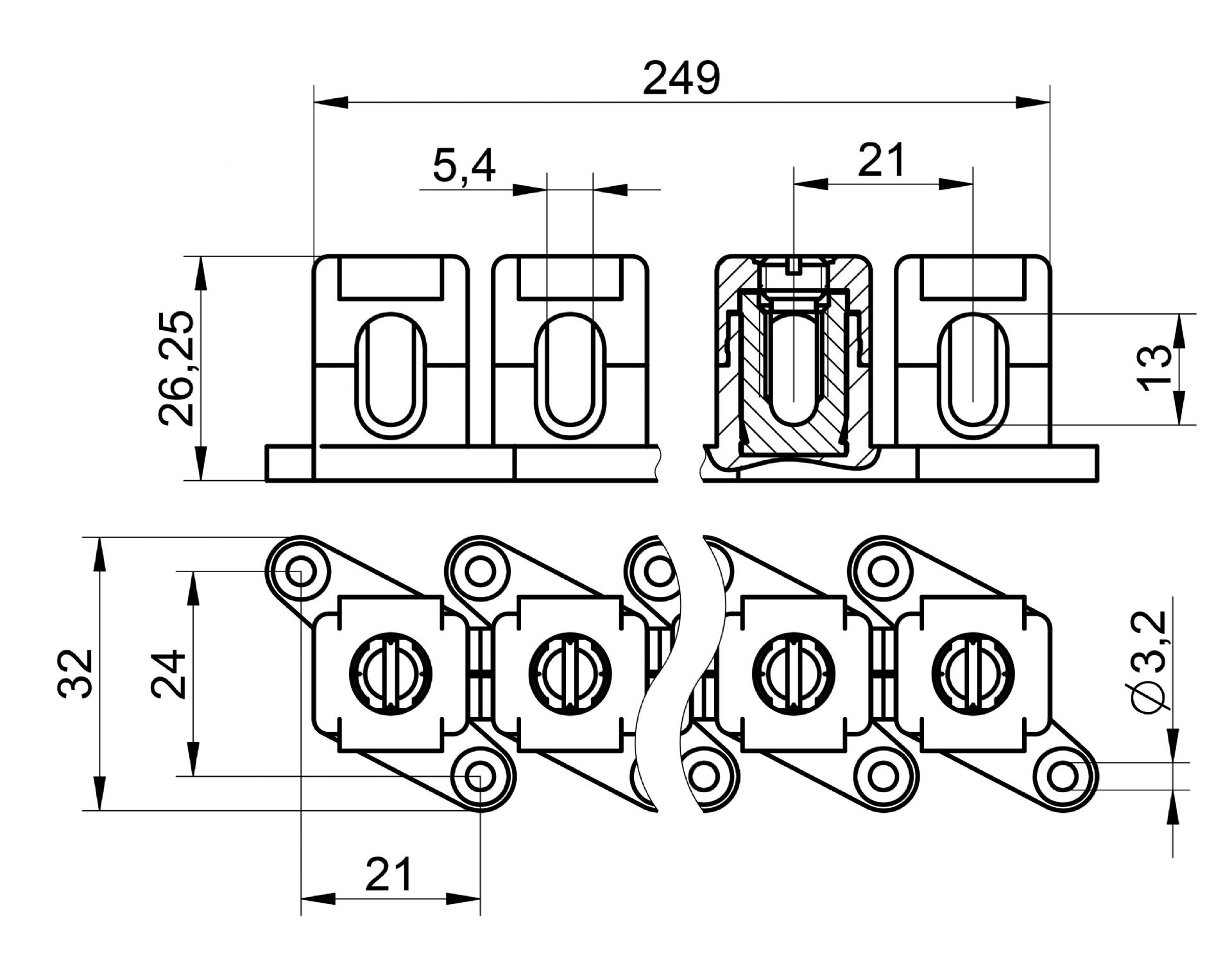

HPS 25/35

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 35 mm² / 16 mm²

- Câble souple: 25 mm² / 10 mm²

Tension: 500 V

Température: 110ºC

Constructives:

- 12 pôles version, facilement divisibles sans l'aide d'outils.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 125 A

Couple de serrage: 2,5 Nm

Métrique: M 12

Vis: Standard

HPS 50

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 50 mm² / 35 mm²

- Câble souple: 35 mm² / 35 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 150 A

Couple de serrage: 5 Nm

Métrique: M 14

Vis: Standard

HPS 50/A

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 50 mm² / 35 mm²

- Câble souple: 35 mm² / 35 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 150 A

Couple de serrage: 5 Nm

Métrique: M 14

Vis: Allen

HPS 70

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 70 mm² / 50 mm²

- Câble souple: 50 mm² / 50 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 192 A

Couple de serrage: 5,5 Nm

Métrique: M 16

Vis: Standard

HPS 70/A

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 70 mm² / 50 mm²

- Câble souple: 50 mm² / 50 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 192 A

Couple de serrage: 5,5 Nm

Métrique: M 16

Vis: Allen

HPS 95

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 95 mm² / 70 mm²

- Câble souple: 70 mm² / 70 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 232 A

Couple de serrage: 9 Nm

Métrique: M 18

Vis: Standard

HPS 95/A

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 95 mm² / 70 mm²

- Câble souple: 70 mm² / 70 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 232 A

Couple de serrage: 9 Nm

Métrique: M 18

Vis: Allen

HPS 120

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 120 mm² / 95 mm²

- Câble souple: 95 mm² / 95 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 269 A

Couple de serrage: 11 Nm

Métrique: M 20

Vis: Standard

HPS 120/A

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 120 mm² / 95 mm²

- Câble souple: 95 mm² / 95 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 269 A

Couple de serrage: 11 Nm

Métrique: M 20

Vis: Allen

HPS 150/A

Bornes de dérivation

Capacité de conexion:

- Câble rigide: 150 mm² / 120 mm²

- Câble souple: 120 mm² / 120 mm²

Tension: 1000 V

Température: 110ºC

Constructives:

- 1 pôle version.
- Disponibles avec de la tête Allen.
- Avec systéme d'assemblage.
- Vis intégré dans le capot afin de réduire le temps de montage.
- Serrage guidé.
- Possibilité de fixation par vis.

Intensité: 309 A

Couple de serrage: 50 Nm

Métrique: M 28

Vis: Allen
