Barrettes de connexion porte-fusible

Porte-fusible

Barrettes de connexion à fusible pour la protection des circuits dans les équipements d'éclairage.

Matières premières

- Corps isolant: polyamide 6.6, couleur beige, V2 (suivant UL94).
- Porte-fusible: polyamide 6.6, couleur noire, V2 (suivant UL94).
- Plot: acier zingué.
- Plot portafusibles: acier inoxydable.
- Vis: acier zingué, Filetage métrique.

Caractéristiques Constructives

- Fil incandescent de 850ºC suivant EN 60695-2-11.
- Porte-fusible 5x20 suivantEN 60127-6.
- Caractéristiques techniques suivant EN 60127.

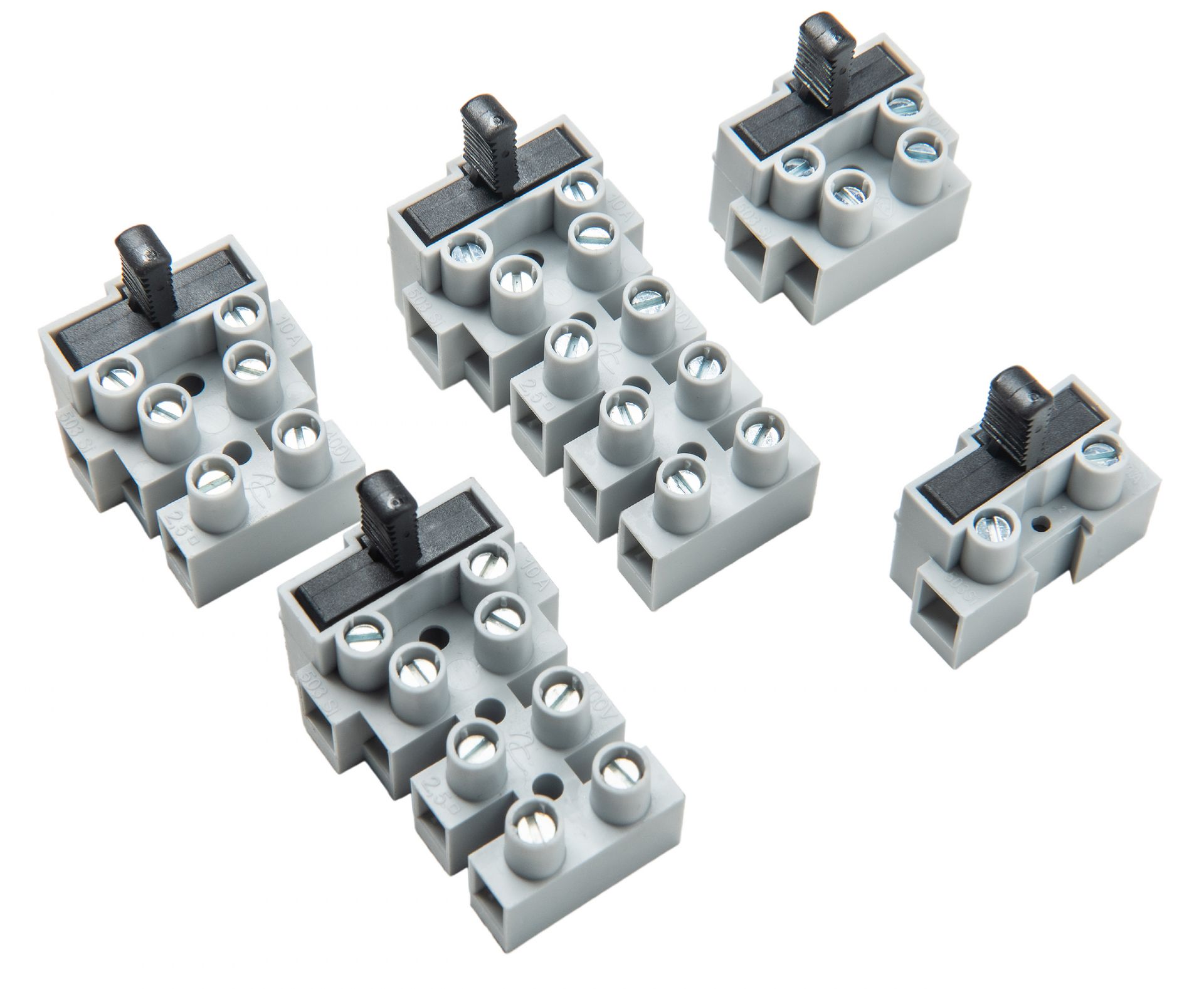

Série Porte-fusible

Incorporant un fusible pour la protection des circuits électriques.

Fusible 5x20 suivant EN 60127-6.

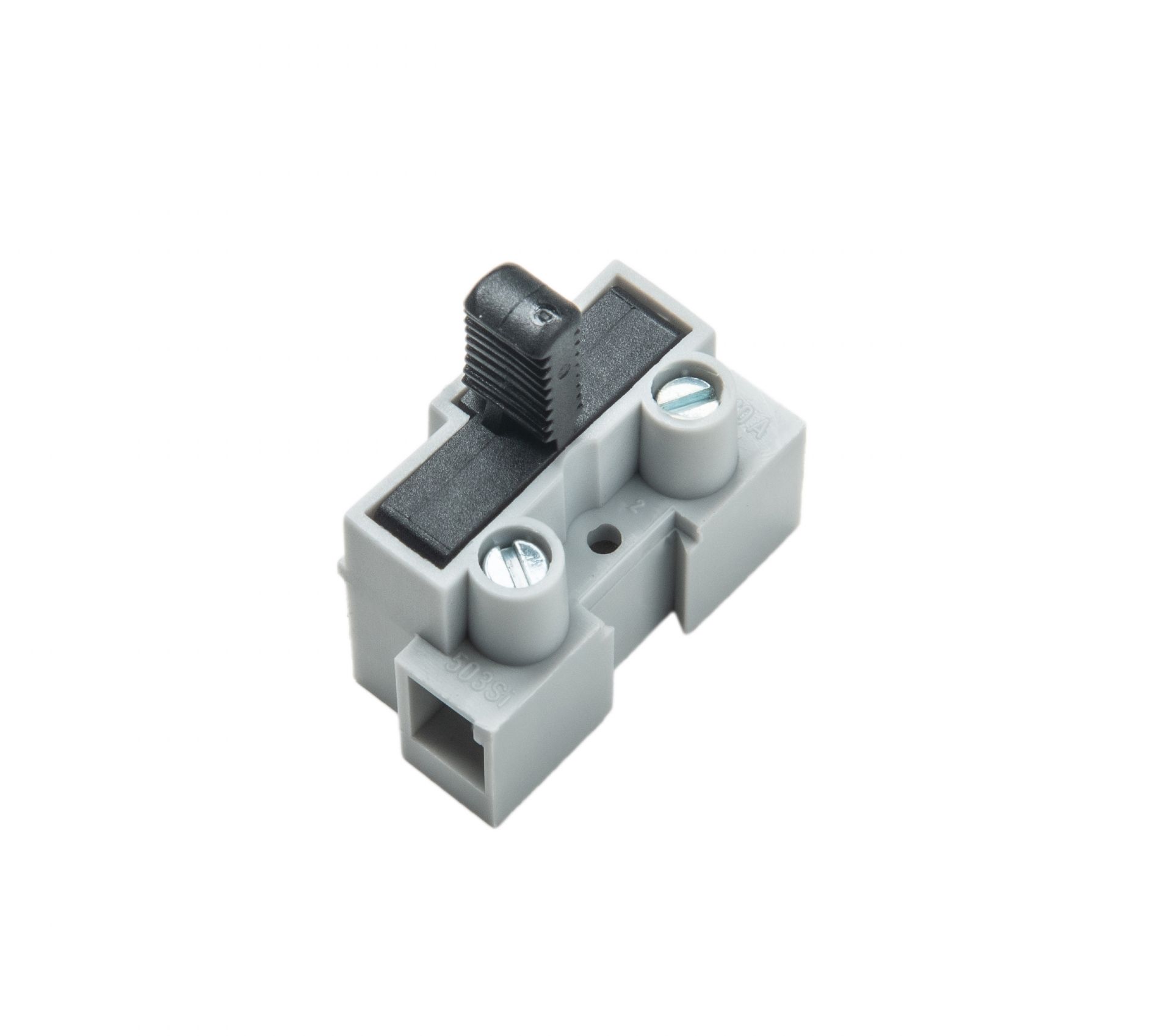

1106 F/1P

Barrette porte-fusible

Capacité de conexion:

- Câble rigide: 4 mm² / 0,5 mm²

- Câble souple: 4 mm² / 0,5 mm²

Tension: 400 V

Température: 70ºC

Constructives:

- Dispositif permettant l'assemblage avec le reste des rérérences.
- Vis imperdables.
- Vis dévissés.

Intensité: 10A

Couple de serrage: 0,5 Nm

Métrique: M 3

Pôles: 1

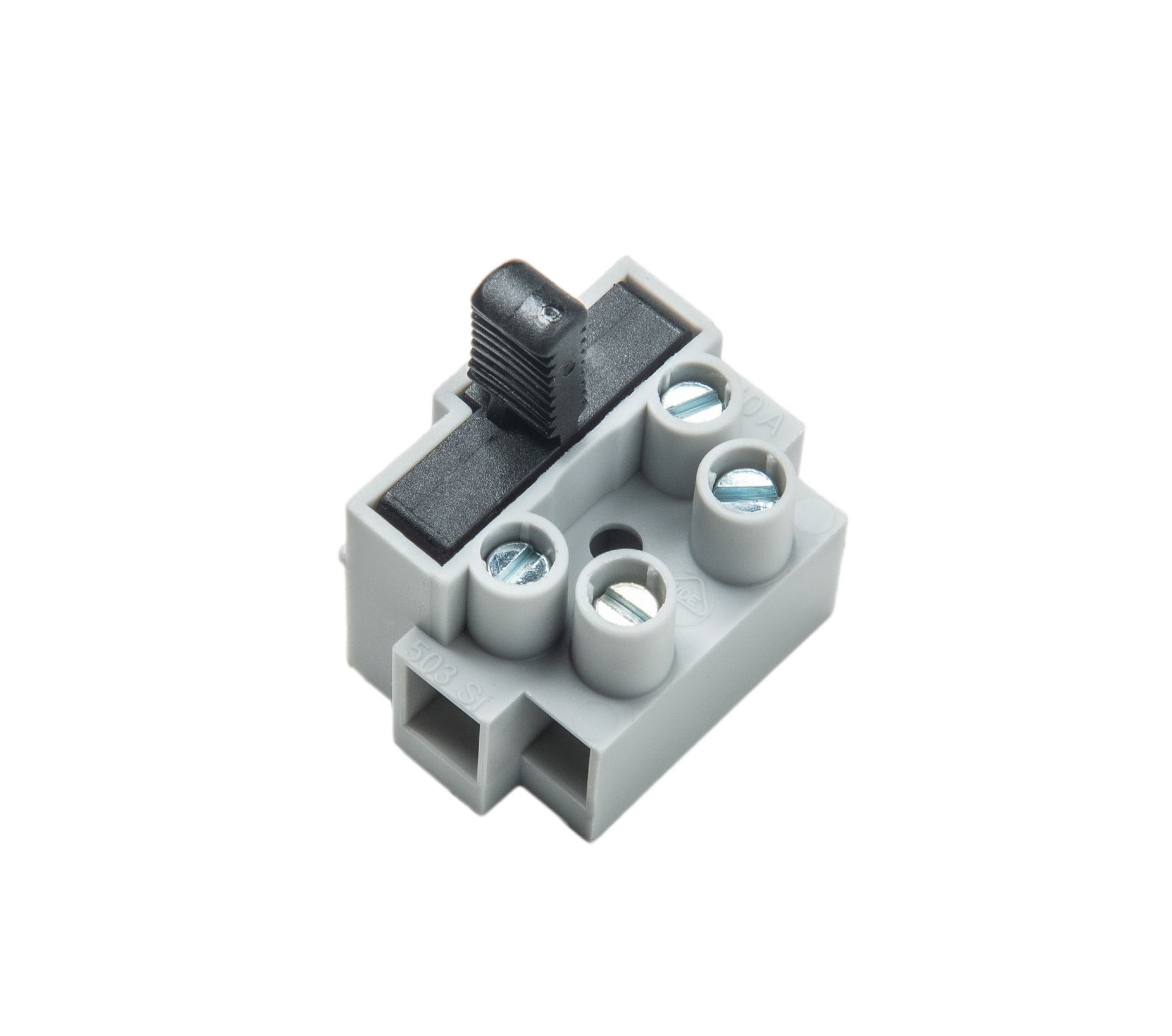

1106 F/2P

Barrette porte-fusible

Capacité de conexion:

- Câble rigide: 4 mm² / 0,5 mm²

- Câble souple: 4 mm² / 0,5 mm²

Tension: 400 V

Température: 70ºC

Constructives:

- Vis imperdables.
- Vis dévissés.

Intensité: 10A

Couple de serrage: 0,5 Nm

Métrique: M 3

Pôles: 2

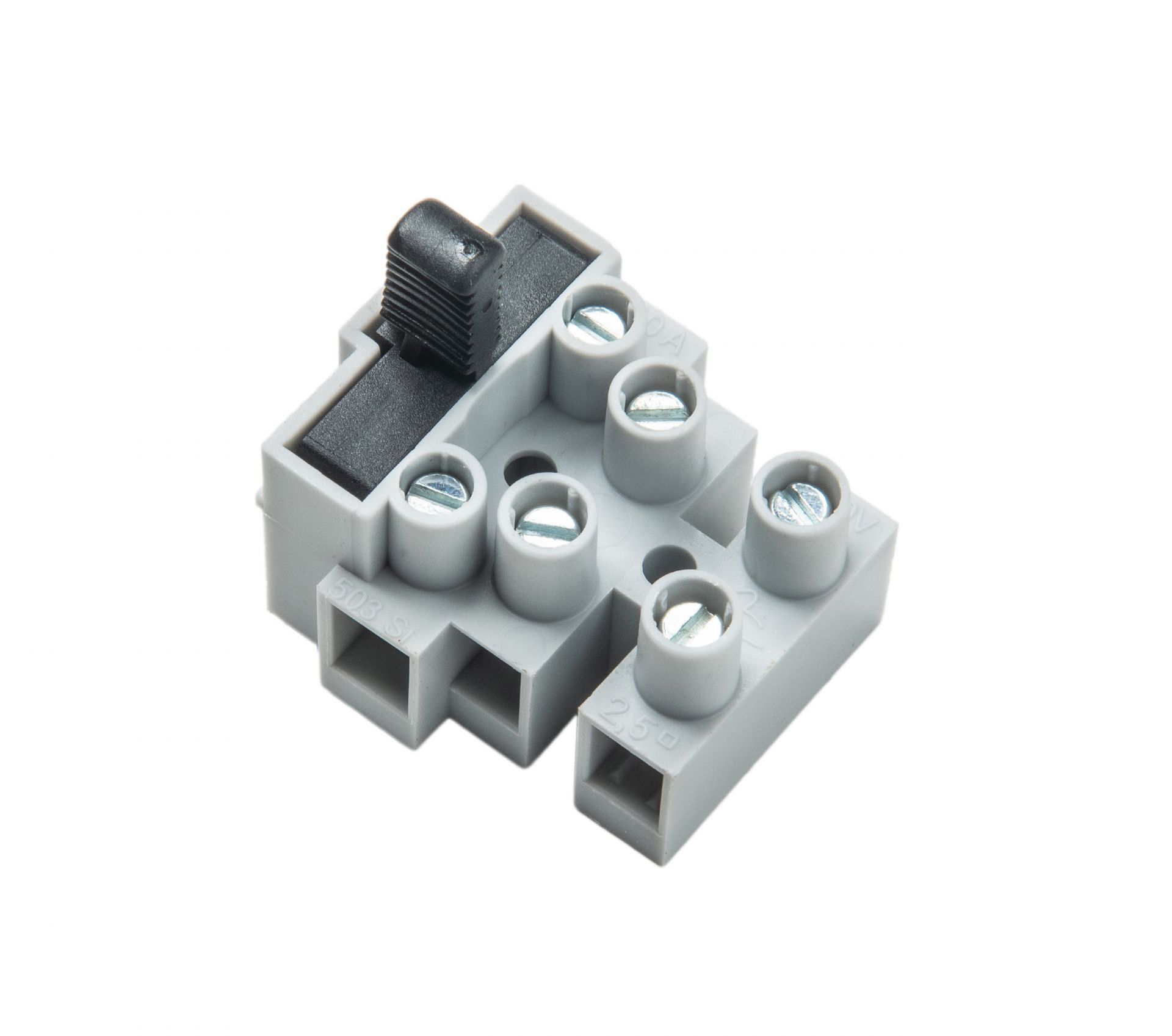

1106 F/3P

Barrette porte-fusible

Capacité de conexion:

- Câble rigide: 4 mm² / 0,5 mm²

- Câble souple: 4 mm² / 0,5 mm²

Tension: 400 V

Température: 70ºC

Constructives:

- Vis imperdables.
- Vis dévissés.

Intensité: 10A

Couple de serrage: 0,5 Nm

Métrique: M 3

Pôles: 3

1106 F/4P

Barrette porte-fusible

Capacité de conexion:

- Câble rigide: 4 mm² / 0,5 mm²

- Câble souple: 4 mm² / 0,5 mm²

Tension: 400 V

Température: 70ºC

Constructives:

- Vis imperdables.
- Vis dévissés.

Intensité: 10A

Couple de serrage: 0,5 Nm

Métrique: M 3

Pôles: 4

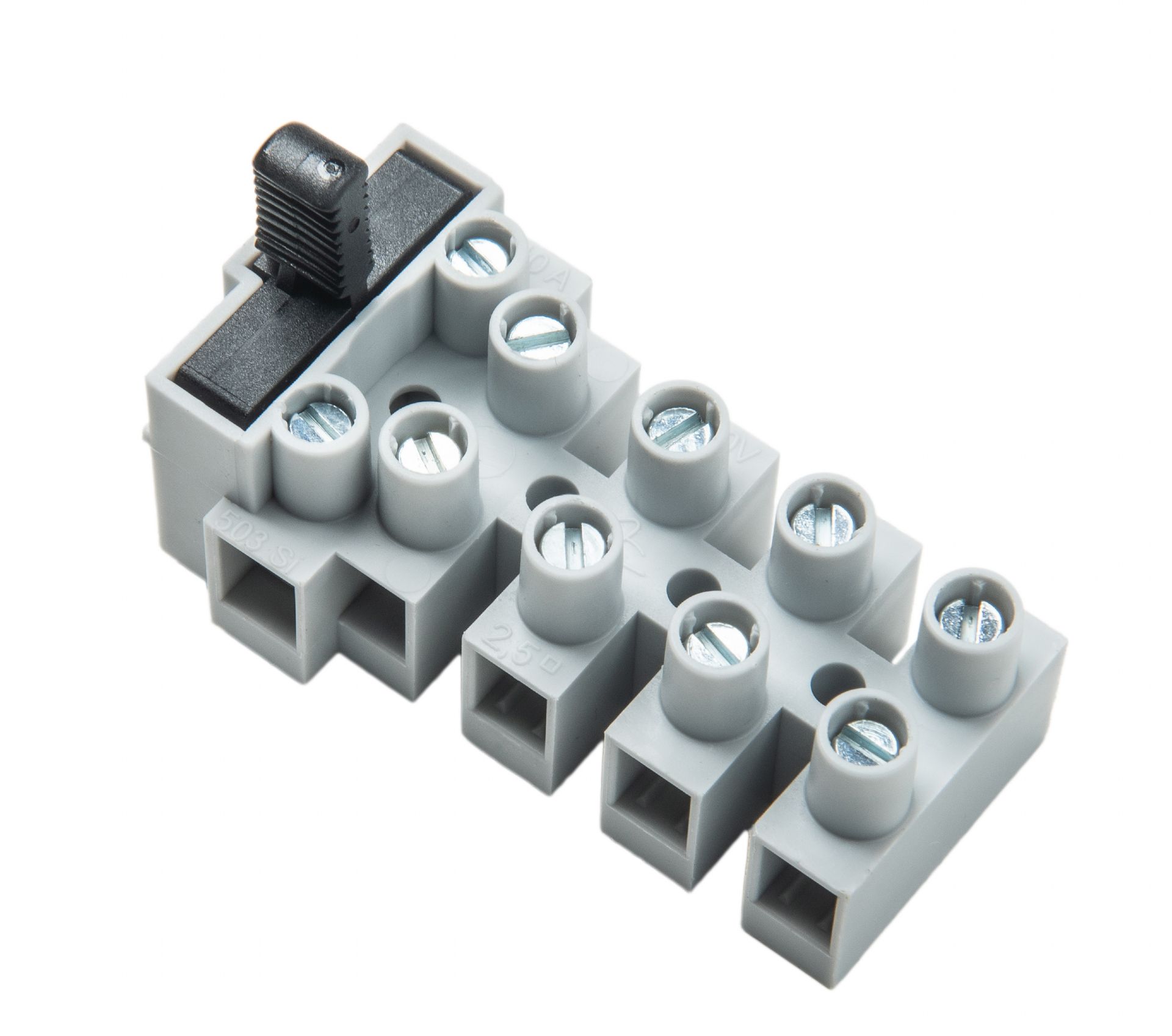

1106 F/5P

Barrette porte-fusible

Capacité de conexion:

- Câble rigide: 4 mm² / 0,5 mm²

- Câble souple: 4 mm² / 0,5 mm²

Tension: 400 V

Température: 70ºC

Constructives:

- Vis imperdables.
- Vis dévissés.

Intensité: 10A

Couple de serrage: 0,5 Nm

Métrique: M 3

Pôles: 5
