Boîtiers de raccordement TELUX
Serie Telux
Boîtiers de raccordement TELUX pour éclairage publique, à poser en pied du candélabre ou en façade.
Matières premières
- Polycarbonate grise RAL 7035.
Caractéristiques Constructives
- Conçu pour être fixé en façade par cheville et vis.
- Matériel isolant classe thermique A suivant UNE 21035.
- Matériel auto-extinguible 960ºC suivant EN 60695-2-11.
- Double isolation.
- Degré de protection:
- IP13 pour l'installation en pied de candélabre.
- IP54 pour l'installation en façade.
- IK 08 suivant IEC 62262.
- Tension nominale 230/400 V.
- Á utiliser avec fusibles 10x38mm.
- Intensité: 0,5A minimum - 32A maximum.
Information complémentaire

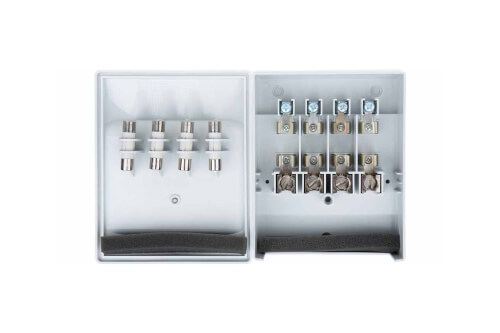

Example du câblage à l'intérieur du boîtier
IP54 Cornets: Modèle à utiliser posé façade
IP13 Mousse: Modèle à utiliser pied de candélabre
Capacité de conexion: 16/25 mm²
Tension: 230/400V
Type: Boîtiers 60x64x150
Borne d'entrée: 2
Borne de sortie: 1
Degré IP: Mousse IP13
Capacité de conexion: 16/25 mm²
Tension: 230/400V
Type: Boîtiers 60x64x150
Borne d'entrée: 4
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 16/25 mm²
Tension: 230/400V
Type: Boîtiers 60x64x150
Borne d'entrée: 4
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x64x150
Borne d'entrée: 5
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x64x150
Borne d'entrée: 5
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x83x150
Borne d'entrée: 4
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x83x150
Borne d'entrée: 4
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x83x150
Borne d'entrée: 5
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x83x150
Borne d'entrée: 5
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x97x150
Borne d'entrée: 4
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x97x150
Borne d'entrée: 4
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x97x150
Borne d'entrée: 5
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 16/25 mm²
Tension: 230/400V
Type: Boîtiers 60x97x150
Borne d'entrée: 5
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x97x150
Borne d'entrée: 6
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 16/25 mm2
Tension: 230/400V
Type: Boîtiers 60x97x150
Borne d'entrée: 6
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 4
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 4
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 5
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 5
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 6
Borne de sortie: 2
Degré IP: Mousse IP13
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 6
Borne de sortie: 2
Degré IP: Cornets IP54
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 4
Borne de sortie: 4
Degré IP: Mousse IP13
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 4
Borne de sortie: 4
Degré IP: Cornets IP54
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 5
Borne de sortie: 4
Degré IP: Mousse IP13
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 5
Borne de sortie: 4
Degré IP: Cornets IP54
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 6
Borne de sortie: 4
Degré IP: Mousse IP13
Capacité de conexion: 35 mm2
Tension: 230/400V
Type: Boîtiers 60x123x150
Borne d'entrée: 6
Borne de sortie: 4
Degré IP: Cornets IP54
