Bornes de connexion pour des petits transformateurs, protégés envers des contact externes.
- Corps isolant: polyamide 6.6, couleur orange ou grise, V2 (suivant UL94).
- Contact: acier zingué (Modèle BT10: laiton nickelé).
- Bride de fixation: acier zingué.
- Vis: acier zingué, Filetage métrique.
- Caractéristiques techniques suivant UL1059.
Coluleur orange ou grise.

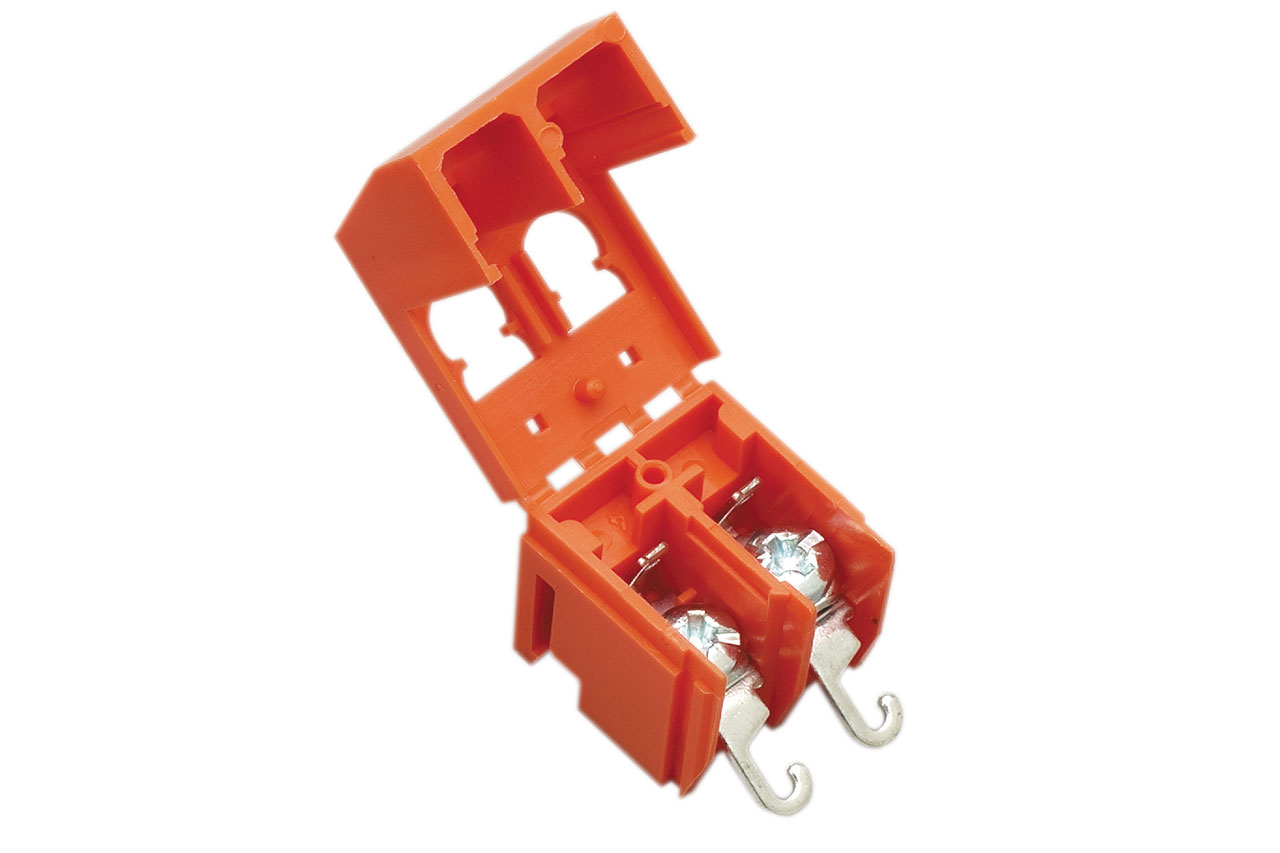

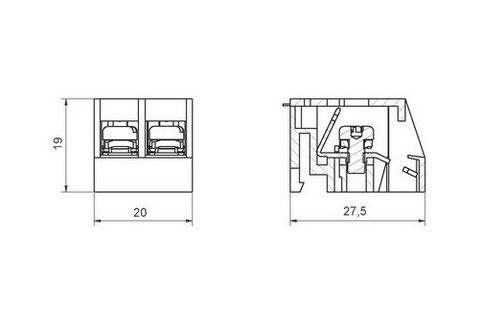

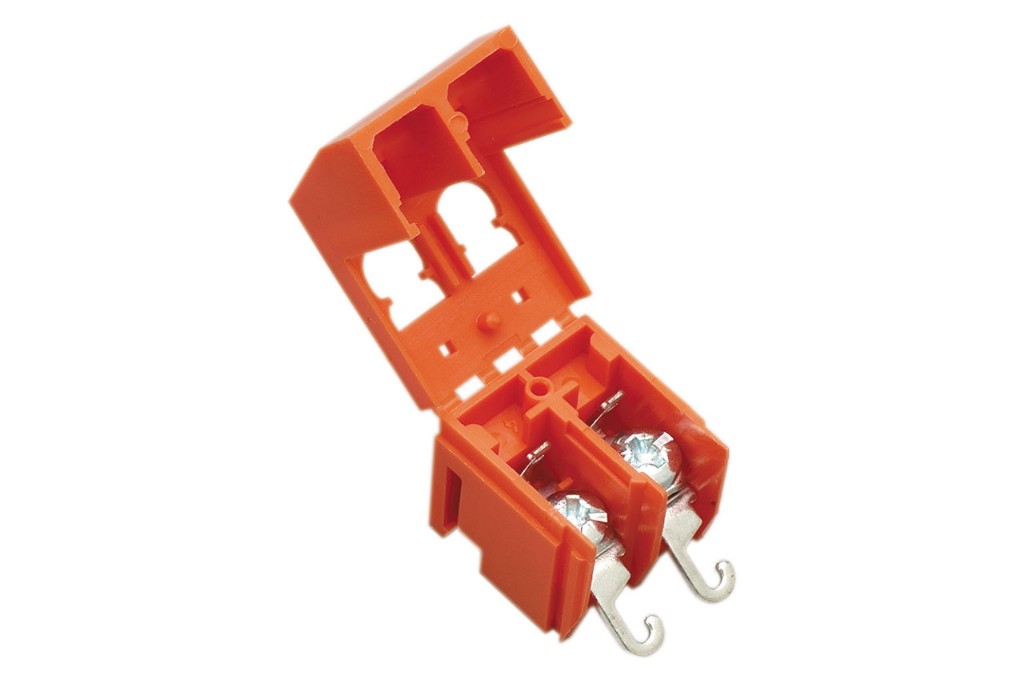

Borne transformateur BTF 2,5
Capacité de conexion:
- Câble rigide: 2,5 mm² / 1 mm² (14 AWG)
- Câble souple: 2,5 mm² / 1 mm²
Tension: 600 V (UL)
Température: 100ºC
Constructives:
- En format 2 pôles.
- Raccordement au transformateur par soudure.
- Raccordement des conducteurs extérieures par vis ou par connecteur plat (fast-on).
- Conçu pour la fixation sur Rail 10x2mm ou noyaux modulaires pour transformateurs.
- Sans halogènes.

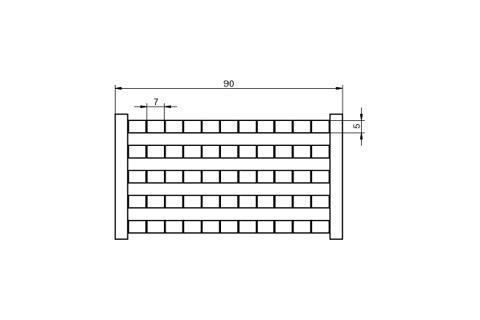

- Possibilité d'incorporer des étiquettes d'identification (MT) en blanc ou avec gravure.
- Conforme aux sections 22 et 26 de la norme EN 60742.
Intensité: 10 A (UL)
Couple de serrage: 0,8 Nm
Métrique: M 3,5
Couleur: Orange

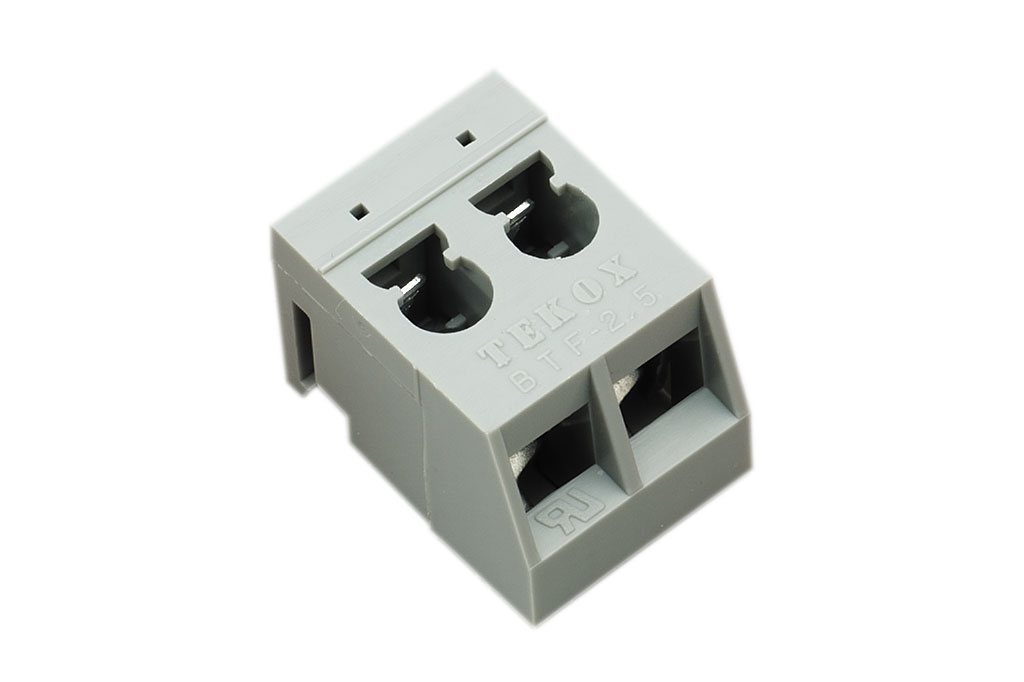

Borne transformateur BTF 2,5 Gris
Capacité de conexion:
- Câble rigide: 2,5 mm² / 1 mm² (14 AWG)
- Câble souple: 2,5 mm² / 1 mm²
Tension: 600 V (UL)
Température: 100ºC
Constructives:
- En format 2 pôles.
- Raccordement au transformateur par soudure.
- Raccordement des conducteurs extérieures par vis ou par connecteur plat (fast-on).
- Conçu pour la fixation sur Rail 10x2mm ou noyaux modulaires pour transformateurs.
- Sans halogènes.
- Possibilité d'incorporer des étiquettes d'identification (MT) en blanc ou avec gravure.
- Conforme aux sections 22 et 26 de la norme EN 60742.
Intensité: 10 A (UL)
Couple de serrage: 0,8 Nm
Métrique: M 3,5
Couleur: Gris

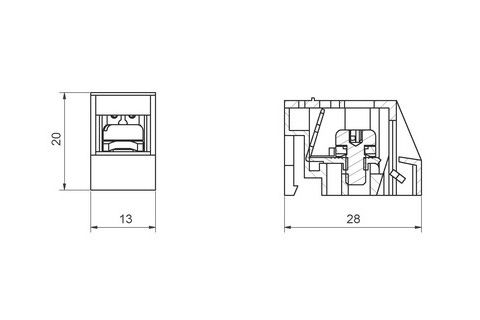

Borne transformateur BTF-4
Capacité de conexion:
- Câble rigide: 4 mm² / 1,5 mm² (12 AWG)
- Câble souple: 4 mm² / 1,5 mm²
Tension: 600 V (UL)
Température: 100ºC
Constructives:
- Raccordement au transformateur par soudure.
- Raccordement des conducteurs extérieures par vis ou par connecteur plat (fast-on).
- Conçu pour la fixation sur Rail 10x2mm ou noyaux modulaires pour transformateurs.
- Sans halogènes.
- Possibilité d'incorporer des étiquettes d'identification (MT) en blanc ou avec gravure.
- Conforme aux sections 22 et 26 de la norme EN 60742.
Intensité: 16 A (UL)
Couple de serrage: 1,2 Nm
Métrique: M 4
Couleur: Orange
Borne transformateur BTF-4 Gris
Capacité de conexion:
- Câble rigide: 4 mm² / 1,5 mm² (12 AWG)
- Câble souple: 4 mm² / 1,5 mm²
Tension: 600 V (UL)
Température: 100ºC
Constructives:
- Raccordement au transformateur par soudure.
- Raccordement des conducteurs extérieures par vis ou par connecteur plat (fast-on).
- Conçu pour la fixation sur Rail 10x2mm ou noyaux modulaires pour transformateurs.
- Sans halogènes.
- Possibilité d'incorporer des étiquettes d'identification (MT) en blanc ou avec gravure.
- Conforme aux sections 22 et 26 de la norme EN 60742.
Intensité: 16 A (UL)
Couple de serrage: 1,2 Nm
Métrique: M 4
Couleur: Gris

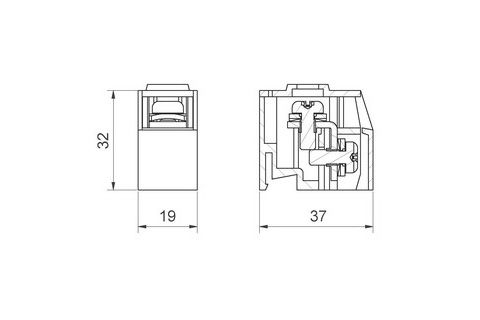

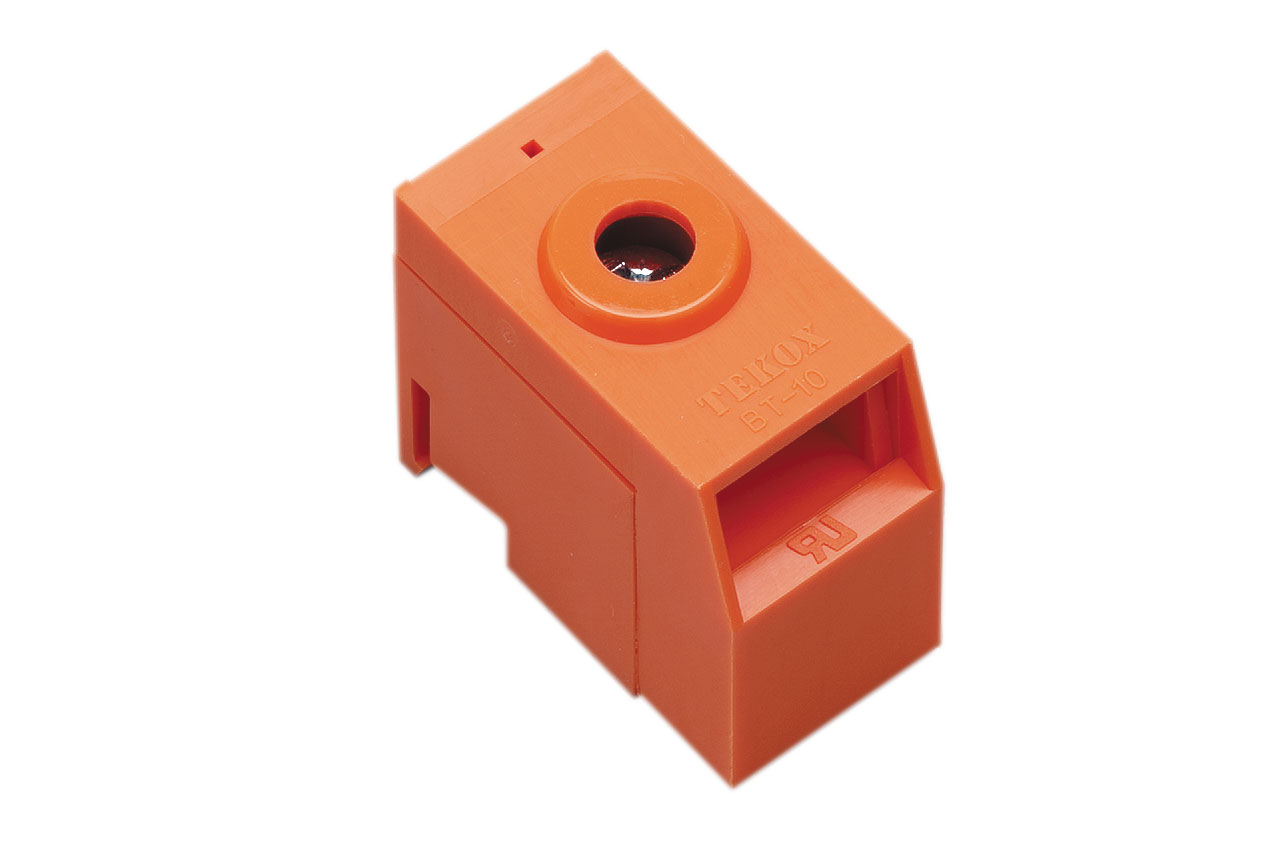

Borne transformateur BT-10
Capacité de conexion:
- Câble rigide: 10 mm² / 4mm² (8 AWG)
- Câble souple: 6 mm² / 4mm²
Tension: 600 V (UL)
Température: 100ºC
Constructives:
- Raccordement au transformateur par soudure.
- Raccordement des conducteurs extérieures par vis.
- Conçu pour la fixation sur Rail 10x2mm ou noyaux modulaires pour transformateurs.
- Sans halogènes.
- Possibilité d'incorporer des étiquettes d'identification (MT) en blanc ou avec gravure.
- Conforme aux sections 22 et 26 de la norme EN 60742.
Intensité: 32 A (UL)
Couple de serrage: 2 Nm
Métrique: M 5
Couleur: Orange
Borne transformateur BT-10 Gris
Capacité de conexion:
- Câble rigide: 10 mm² / 4mm² (8 AWG)
- Câble souple: 6 mm² / 4mm²
Tension: 600 V (UL)
Température: 100ºC
Constructives:
- Raccordement au transformateur par soudure.
- Raccordement des conducteurs extérieures par vis.
- Conçu pour la fixation sur Rail 10x2mm ou noyaux modulaires pour transformateurs.
- Sans halogènes.
- Possibilité d'incorporer des étiquettes d'identification (MT) en blanc ou avec gravure.
- Conforme aux sections 22 et 26 de la norme EN 60742.
Intensité: 32 A (UL)
Couple de serrage: 2 Nm
Métrique: M 5
Couleur: Gris

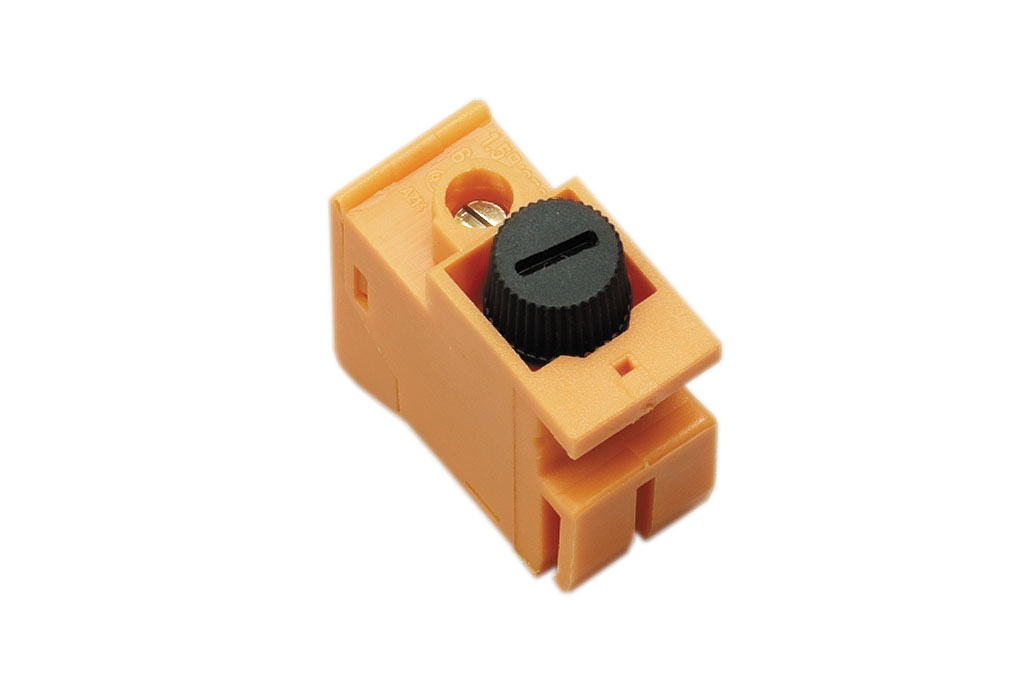

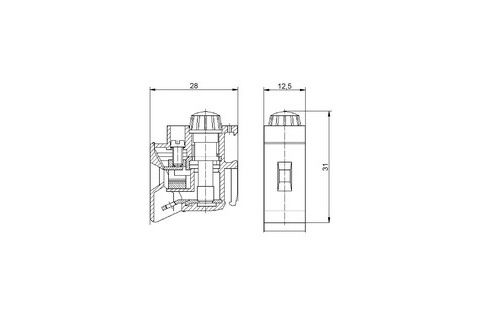

Borne transformateur porte-fusible BT-FUS
Capacité de conexion:
- Câble rigide: 4 mm² / 1,5 mm² (10/20 AWG)
- Câble souple: 4 mm² / 1,5 mm²
Tension: 300 V (UL)
Température: 100ºC
Constructives:
- Raccordement au transformateur par soudure.
- Raccordement des conducteurs extérieures par vis.
- Ce modèle dispose d'un système de porte-fusible intégré pour une taille de 5x20 mm.
- Conçu pour la fixation sur Rail 10x2mm ou noyaux modulaires pour transformateurs.
- Sans halogènes.
- Possibilité d'incorporer des étiquettes d'identification (MT) en blanc ou avec gravure.
- Conforme aux sections 22 et 26 de la norme EN 60742.
Intensité: 20 A (UL)
Couple de serrage: 0,8 Nm
Métrique: M 3,5
Couleur: Orange
