Connecteurs pour PCB - TK5000

Tekox
Venta/distribuidor/mayorista de conectores de tornillo para uso en placas de circuito impreso.

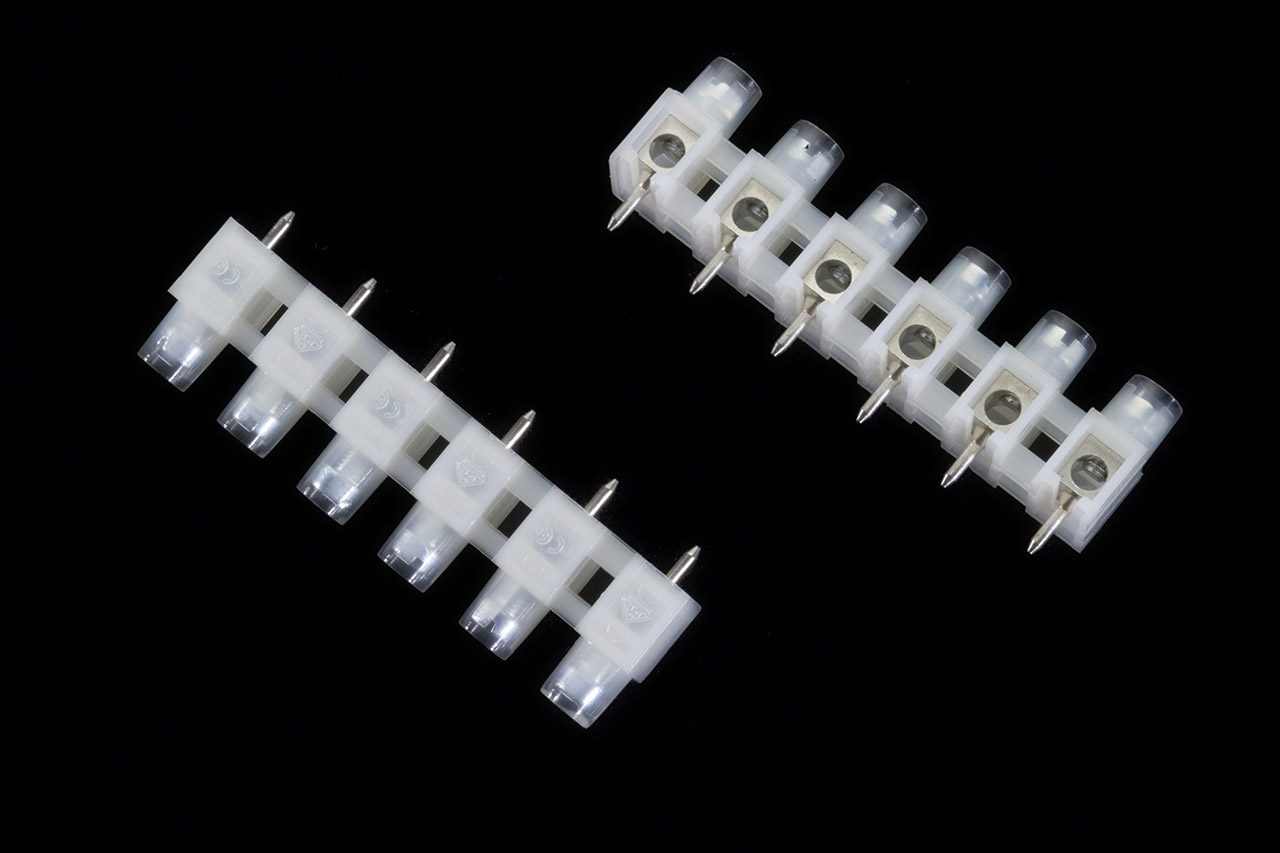

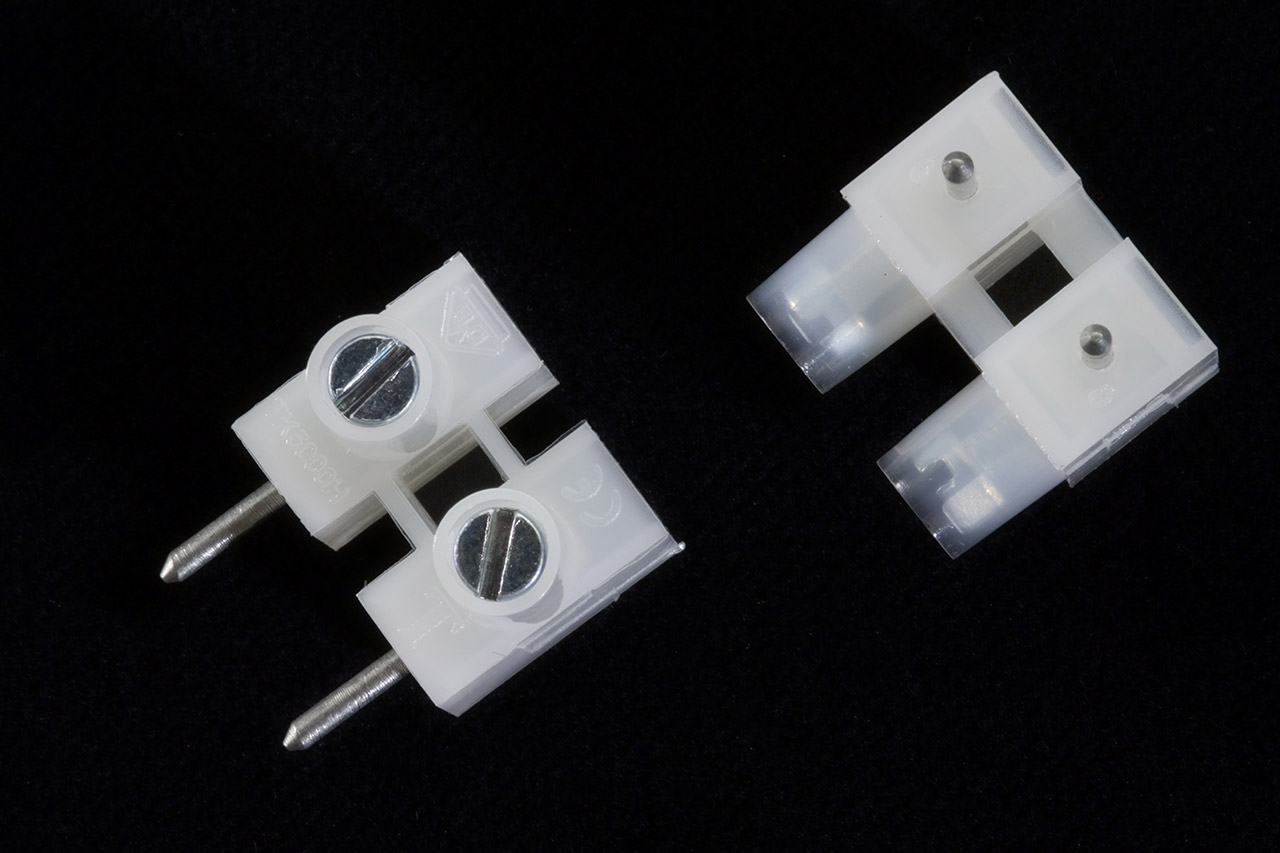

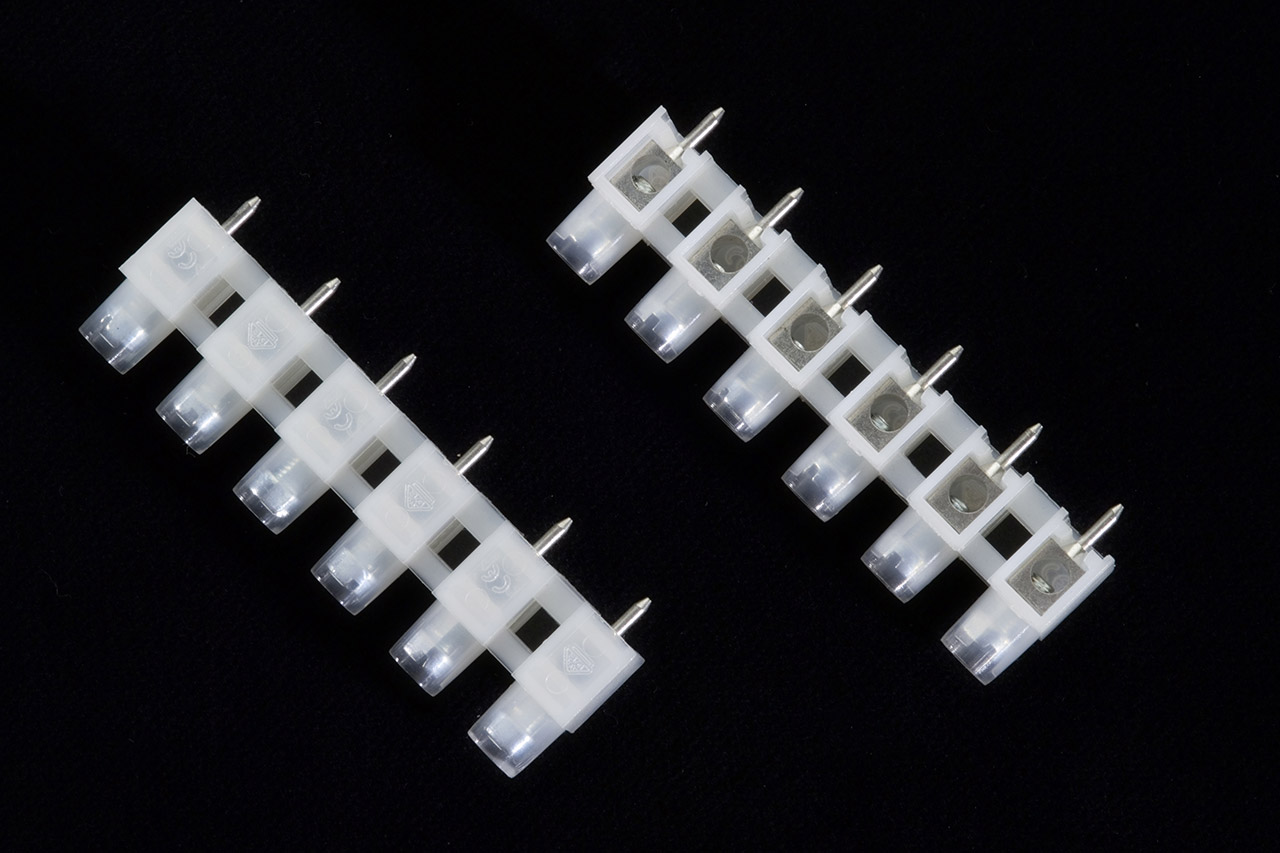

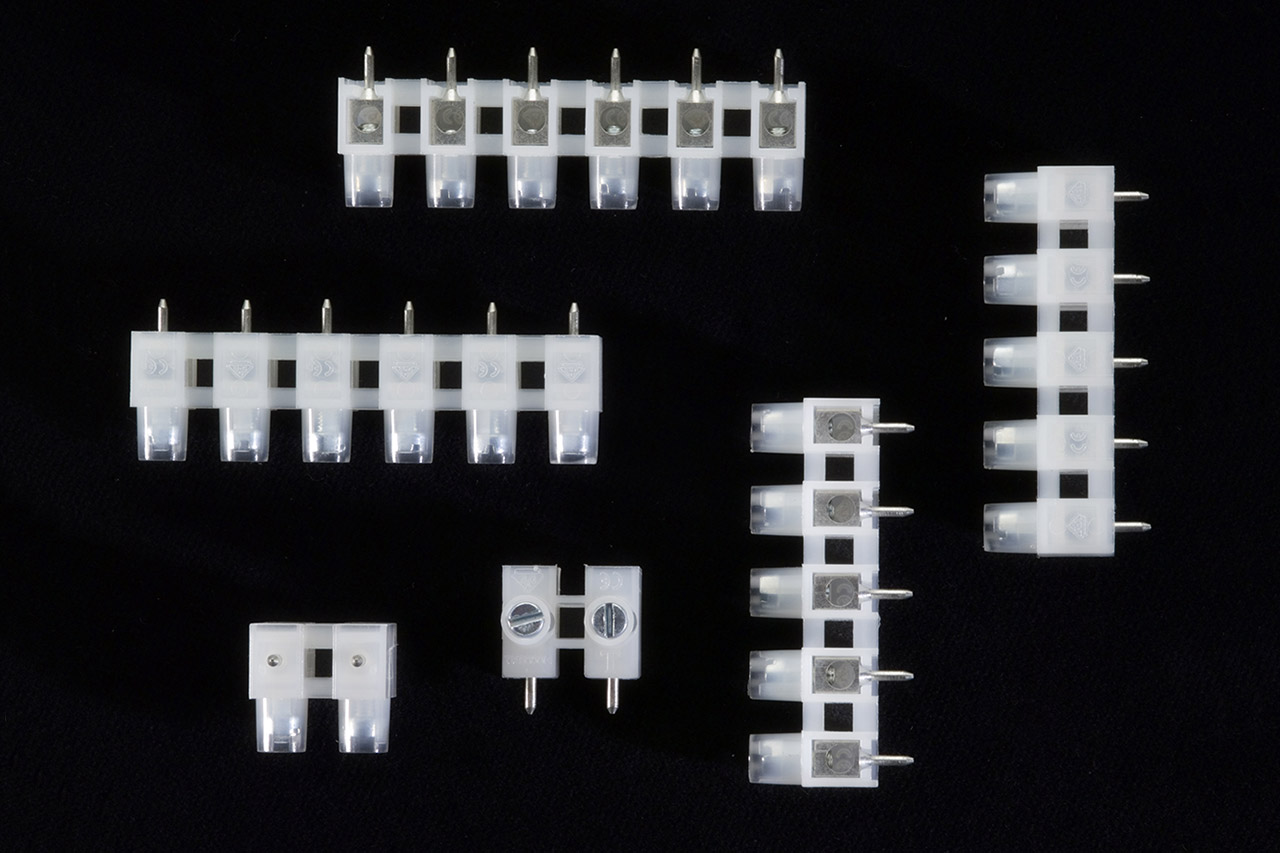

Connecteurs pour PCB TK5000

TK5000

Connecteurs avec vis pour réaliser des connexions électriques sur des cartes enfichables.

CE
VDE
LIBRE DE HALOGENOS
ROHS
Matières premières

- Corps isolant:
    - Modèle standard: polyamide 6. Couleur naturelle. V2 (suivant UL94).
    - Modèle V0: polyamide 6.6 couleur beige, V0 (suivant UL94).
- Plot: laiton.
- Vis: acier zingué. Filetage métrique.

Caractéristiques Constructives

- Possibilité de choisir le numéro de pôles (de 1 à 12 pôles).
- Corps isolant PA 6 V2 / PA 6.6 V0.
- Pin de raccordement horizontal ou vertical.
- Vis déVisés. Plus grande diamètre du trou de la borne aidant à la pénétration et raccordement du càble.
- Plusieurs alternatives de fixation: Soudage du pin de connexion, vis...

Série TK 5000

Connexions par soudure, en utilisant la connexion à vis des conducteurs en cuivre à la sortie.

Découpage et marquage sur demande.

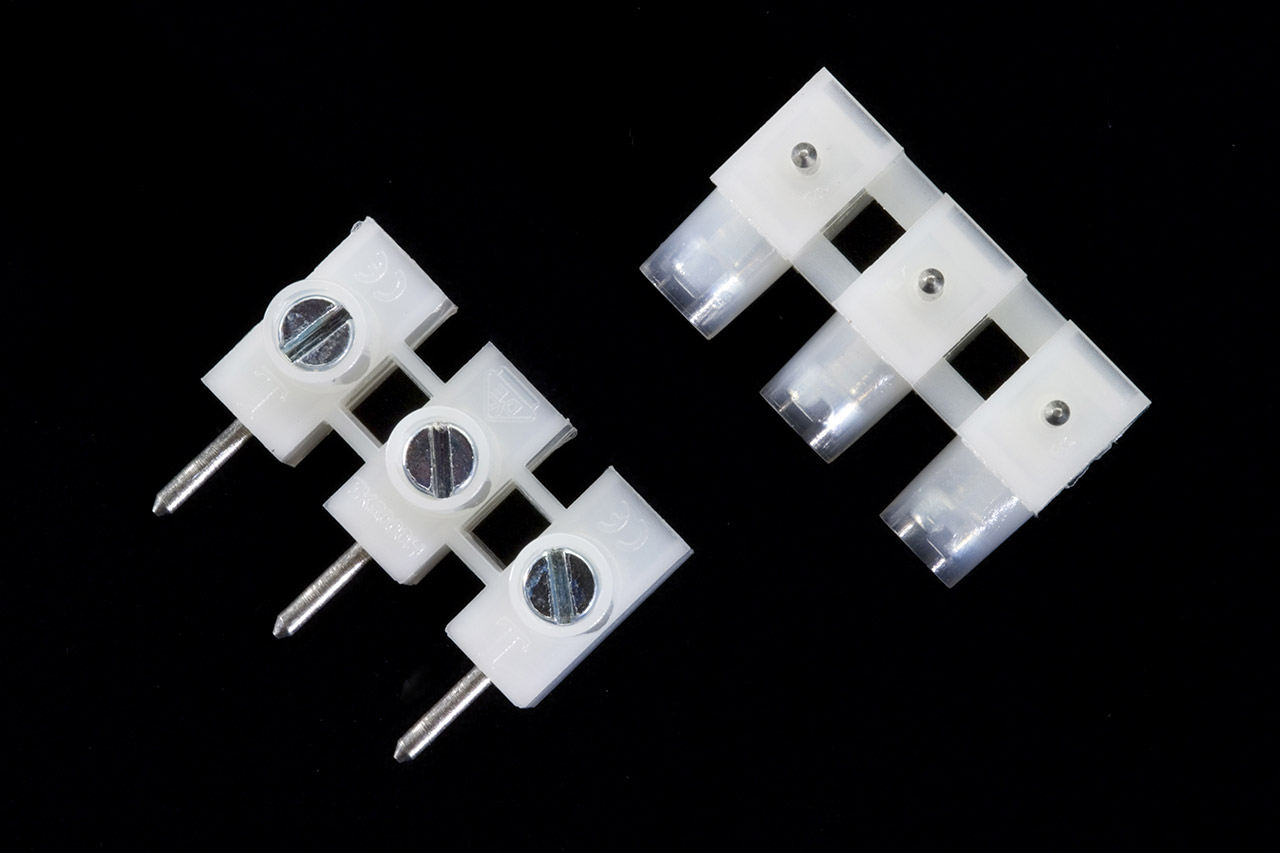

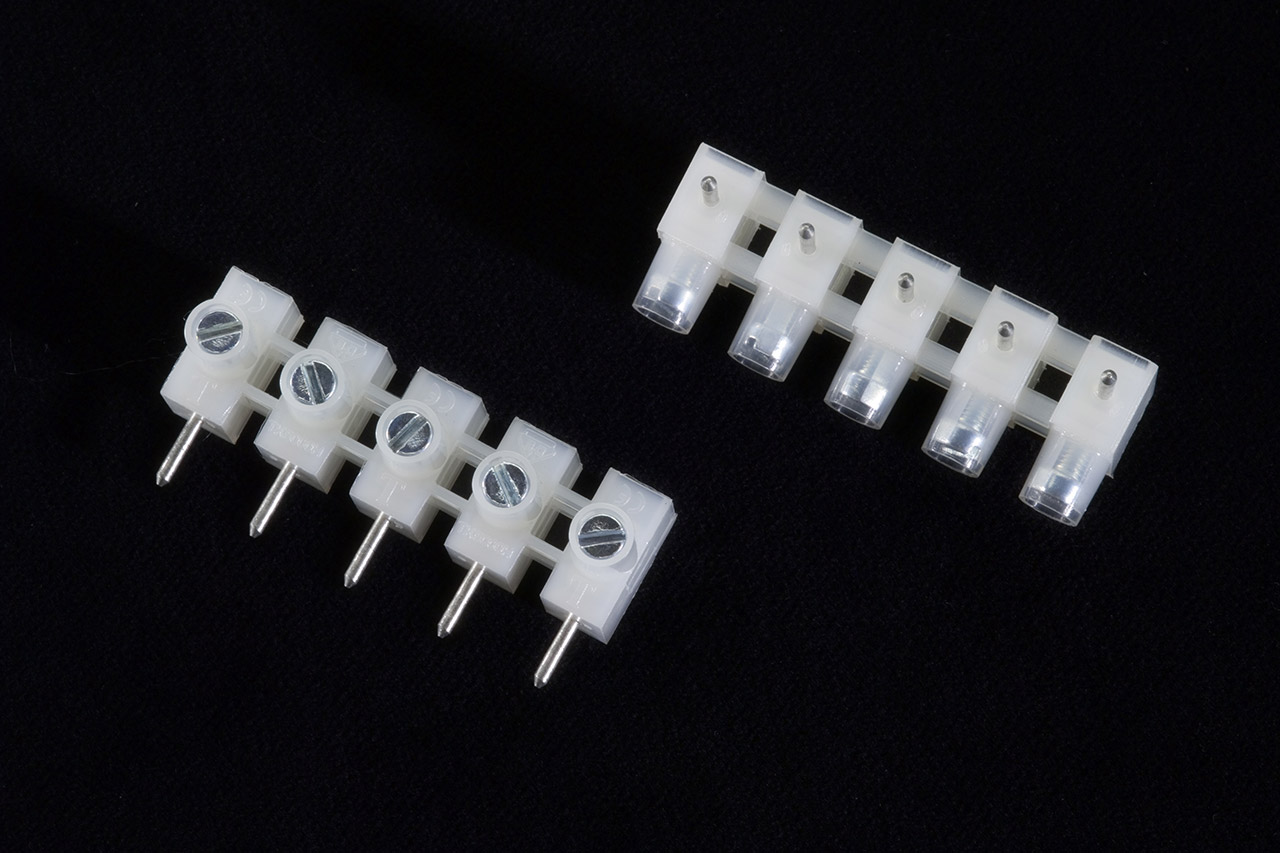

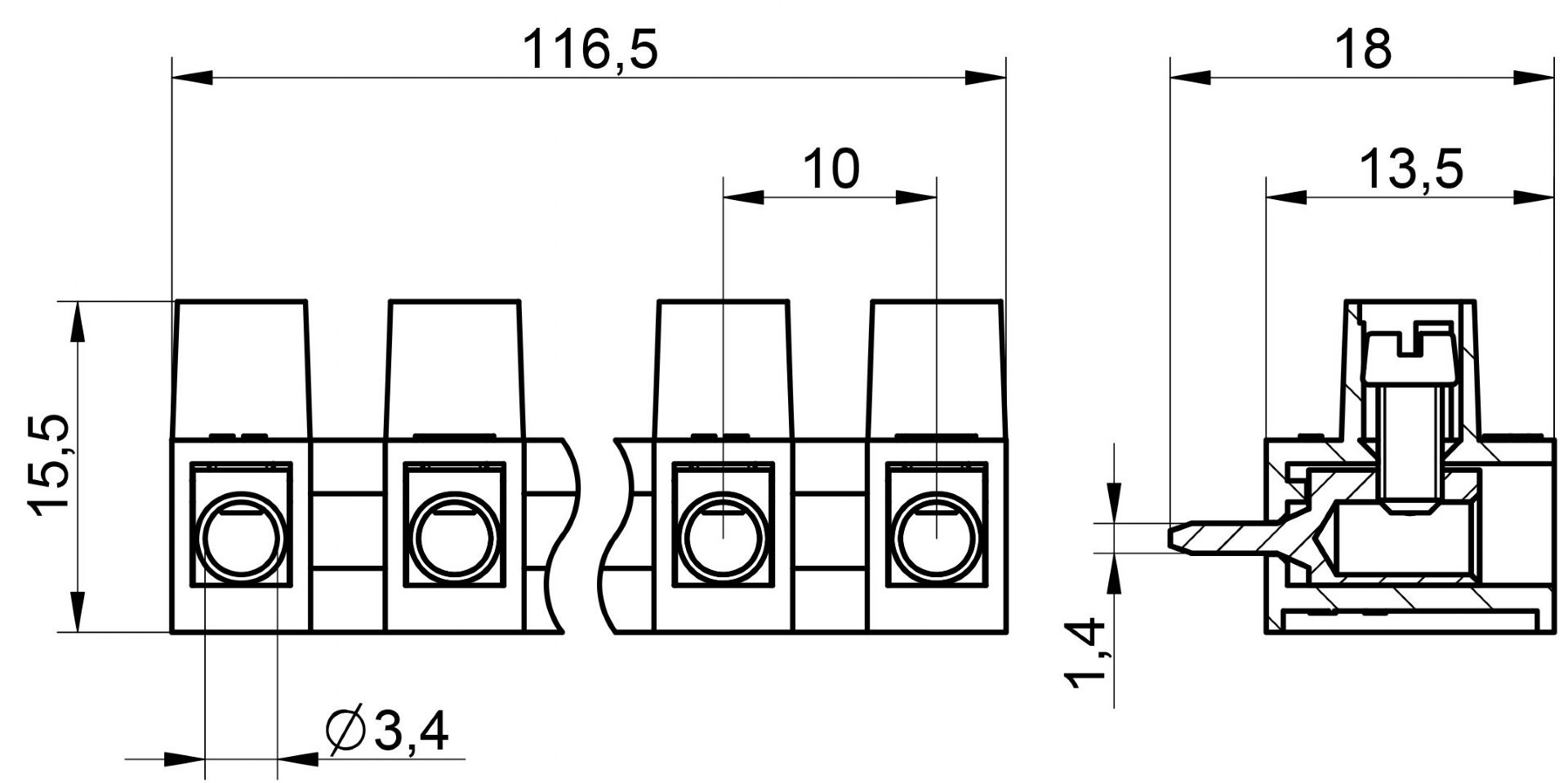

TK5000 H4,5

Barrettes cartes enfichables TK5000

Capacité de conexion:

- Câble rigide: 2,5 mm² / 1 mm²

- Câble souple: 2,5 mm² / 1 mm²

Tension: 450 V

Température: 110 ºC

Constructives:

- Pôles:1 à 12.
- Pin de raccordement horizontal.
- Elargissement du diamètre du pin pour le renforcer.
- Vis à tête plus grande pour un serrage du trou de la borne aidant à la pénetration et raccordement du câble.
-Plusieurs alternatives de fixation (soudage du pin de connexion, vis...).

Intensité: 24 A

Couple de serrage: 0,5 Nm

Métrique: M 3

Type: Pin Horizontal

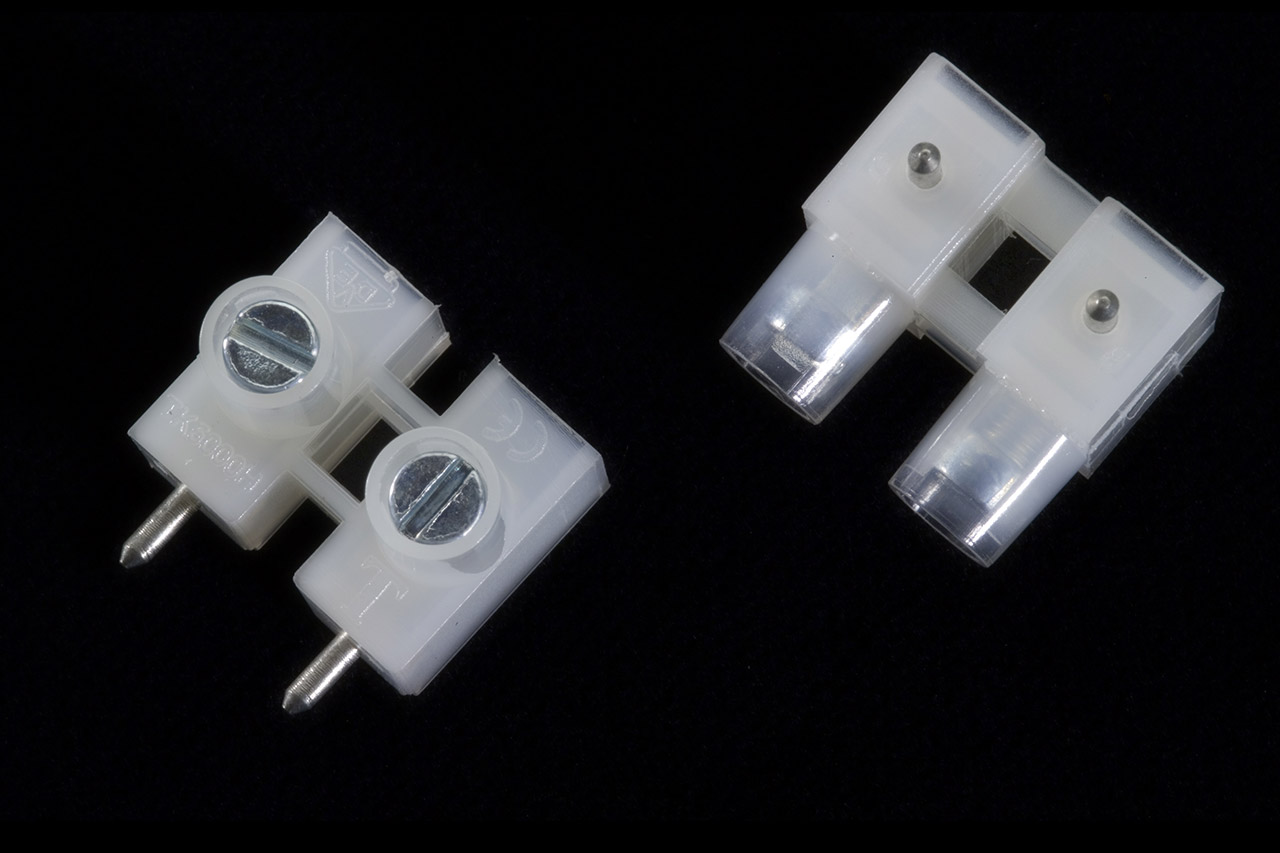

TK5000 H4,5 V0

Barrettes cartes enfichables TK5000 ignifuge V0

Capacité de conexion:

- Câble rigide: 2,5 mm² / 1 mm²

- Câble souple: 2,5 mm² / 1 mm²

Tension: 450 V

Température: 150 ºC

Constructives:

- Pôles:1 à 12.
- Pin de raccordement horizontal.
- Elargissement du diamètre du pin pour le renforcer.
- Vis à tête plus grande pour un serrage du trou de la borne aidant à la pénetration et raccordement du câble.
-Plusieurs alternatives de fixation (soudage du pin de connexion, vis...).

Intensité: 24 A

Couple de serrage: 0,5 Nm

Métrique: M 3

Type: Pin Horizontal

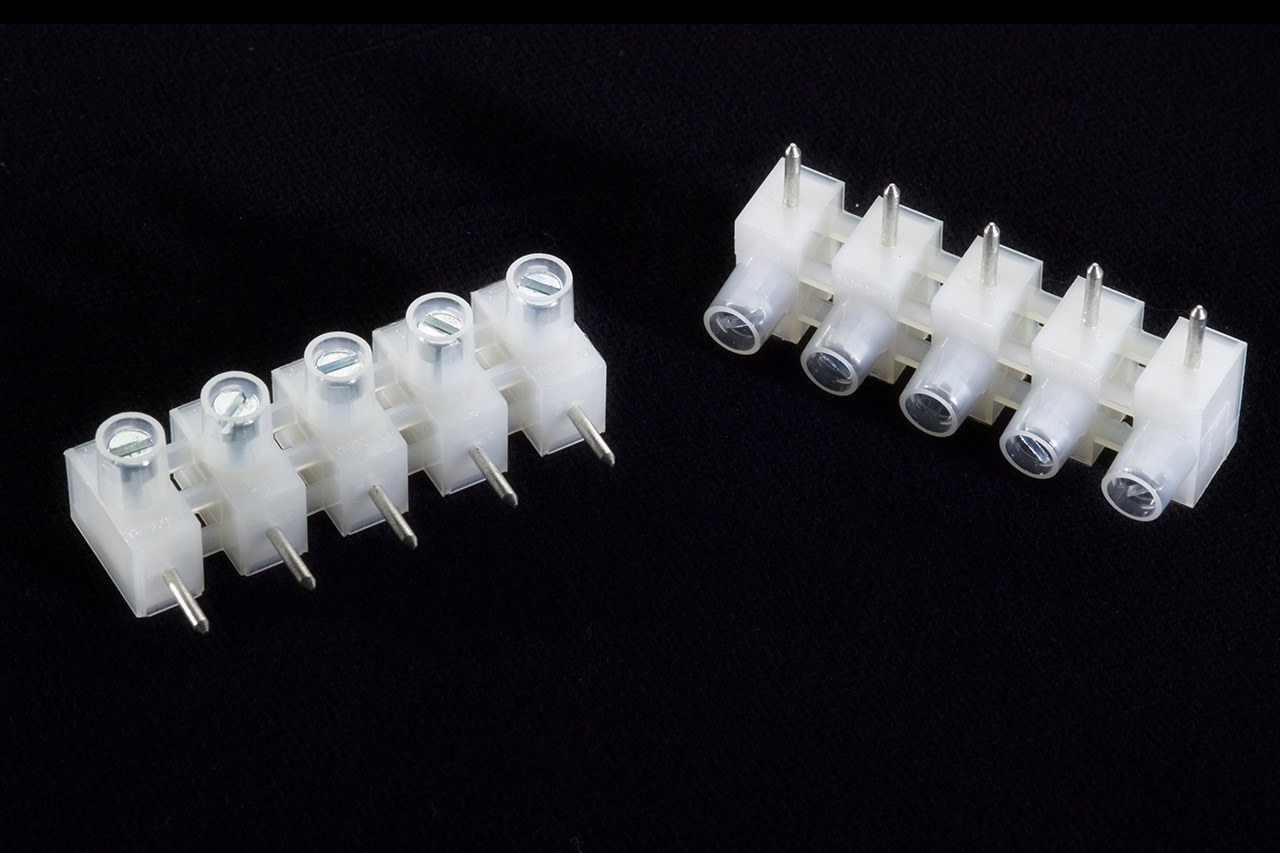

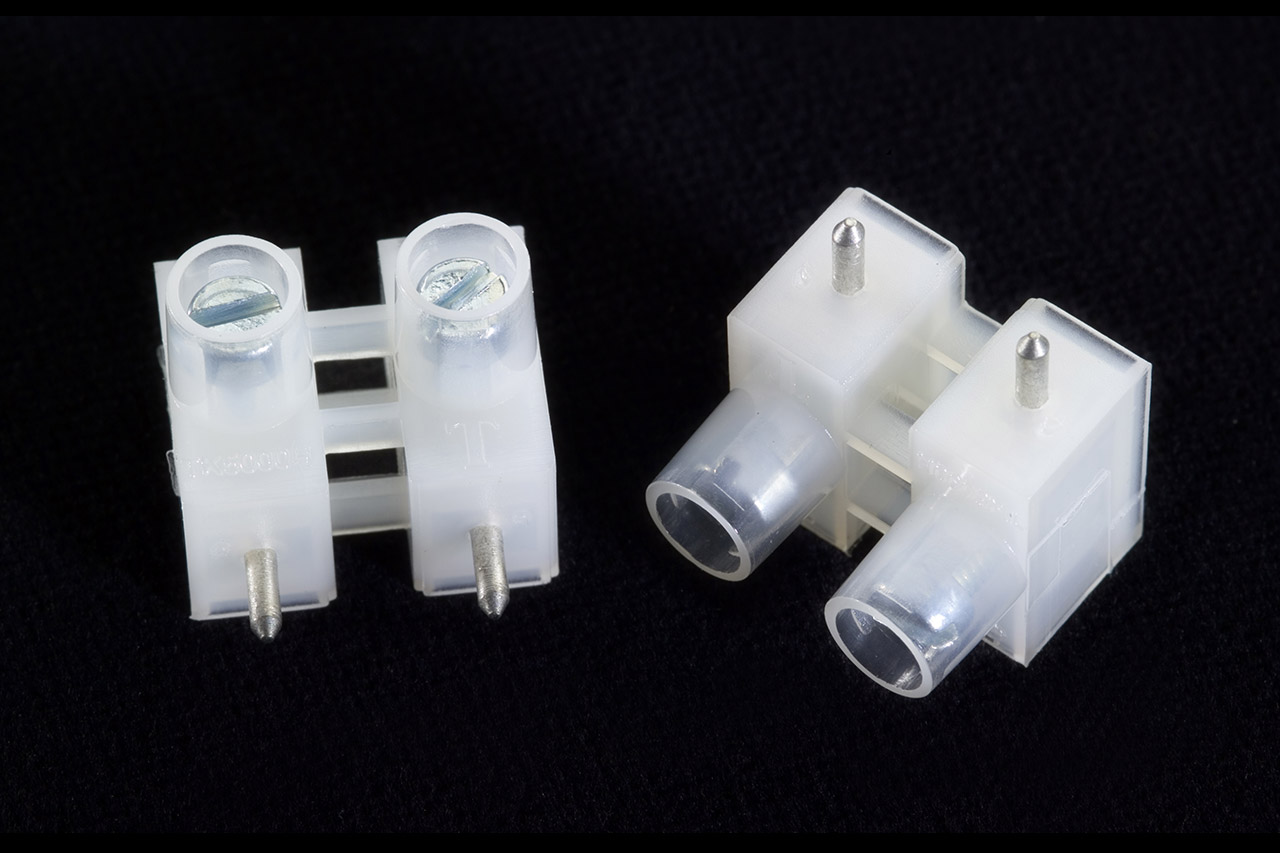

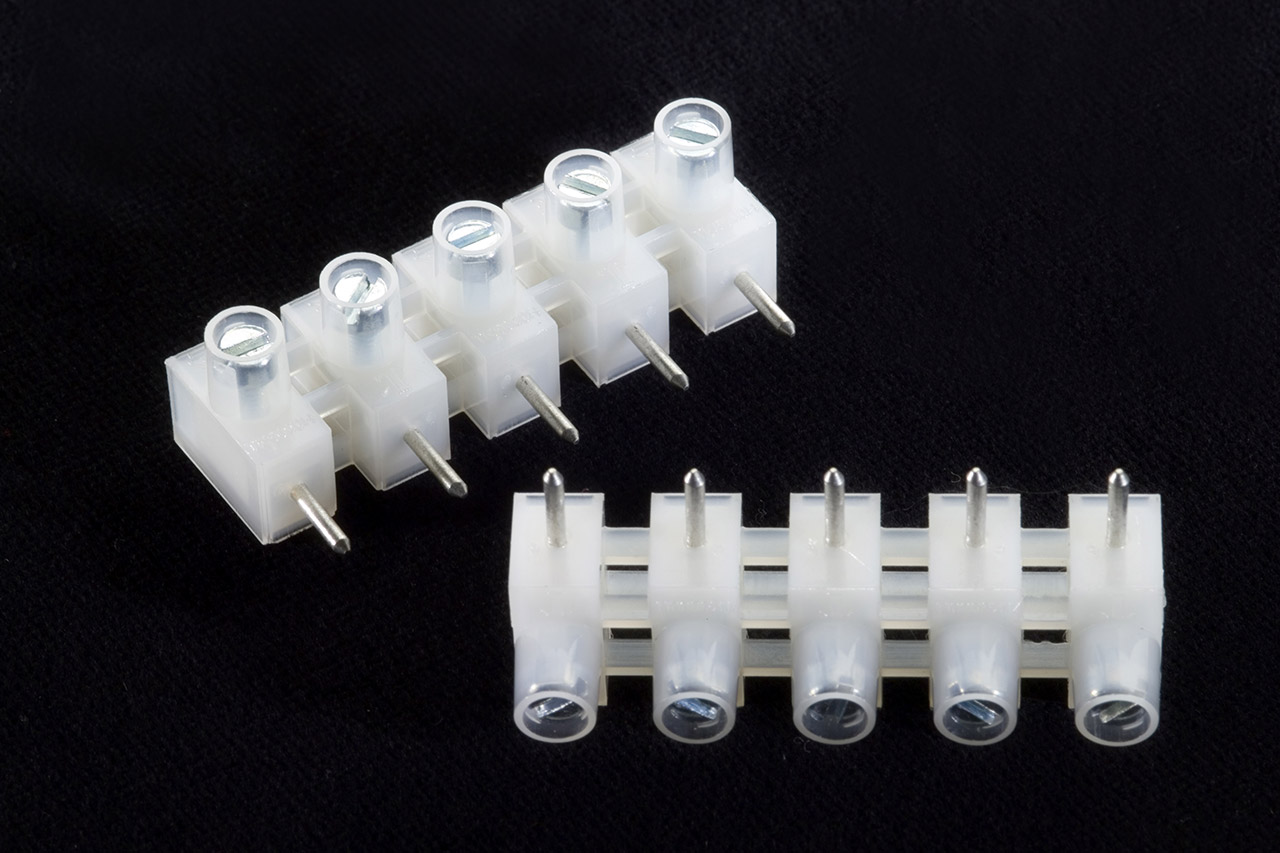

TK5000 V4,5

Barrettes cartes enfichables TK5000

Capacité de conexion:

- Câble rigide: 2,5 mm² / 1 mm²

- Câble souple: 2,5 mm² / 1 mm²

Tension: 450 V

Température: 110 ºC

Constructives:

- Pôles:1 à 12.
- Pin de raccordement vertical.
- Elargissement du diamètre du pin pour le renforcer.
- Vis à tête plus grande pour un serrage du trou de la borne aidant à la pénetration et raccordement du câble.
-Plusieurs alternatives de fixation (soudage du pin de connexion, vis...).

Intensité: 24 A

Couple de serrage: 0,5 Nm

Métrique: M 3

Type: Pin Vertical

TK5000 V4,5 V0

Barrettes cartes enfichables TK5000 ignifuge V0

Capacité de conexion:

- Câble rigide: 2,5 mm² / 1 mm²

- Câble souple: 2,5 mm² / 1 mm²

Tension: 450 V

Température: 150 ºC

Constructives:

- Pôles:1 à 12.
- Pin de raccordement vertical.
- Elargissement du diamètre du pin pour le renforcer.
- Vis à tête plus grande pour un serrage du trou de la borne aidant à la pénetration et raccordement du câble.
-Plusieurs alternatives de fixation (soudage du pin de connexion, vis...).

Intensité: 24 A

Couple de serrage: 0,5 Nm

Métrique: M 3

Type: Pin Vertical
